Устройство ISO6731QDWRQ1 представляет собой высокопроизводительный трехканальный цифровой изолятор, который обеспечивает номинал изоляции 5000VRMS в соответствии с UL 1577, что делает его идеальным для чувствительных к стоимости приложений с такими требованиями. Устройство также сертифицировано по стандартам VDE, TUV, CSA и CQC.

При изоляции комплементарных металлооксидно-полупроводниковых (КМОП) или низковольтных комплементарных металлооксидно-полупроводниковых (LVCMOS) цифровых входов/выходов устройства ISO6731-Q1 обеспечивают высокую электромагнитную стойкость и низкий уровень излучения, а также низкое энергопотребление. Логические входные и выходные буферы каждого изолированного канала изолированы барьером из диоксида кремния (SiO2), разработанным компанией TI, с двойной емкостью. Устройство оснащено контактами разрешения, которые можно использовать для перевода соответствующих выходов в высокоимпедансное состояние в приложениях с несколькими ведущими устройствами. Устройство ISO6731-Q1 имеет два прямых и один обратный канал. Устройство ISO6731-Q1 имеет два прямых и один обратный канал. При потере входного питания или сигнала устройство без суффикса F по умолчанию переходит на высокий выход, а устройство с суффиксом F - на низкий выход.

Используемое в сочетании с изолированным источником питания, это устройство помогает предотвратить повреждение чувствительных схем токами помех на шинах данных, таких как CAN и LIN. Благодаря инновационным технологиям проектирования и компоновки микросхем, устройства ISO6731-Q1 обеспечивают значительно улучшенную совместимость с электромагнитной совместимостью, снижая уровень электростатического разряда, электромагнитного поля и перенапряжения, а также соответствуют стандартам на излучение. Устройства ISO6731-Q1 выпускаются в 16-контактном корпусе SOIC с широким корпусом (DW) и представляют собой модернизацию по сравнению с предыдущими поколениями.

Характеристики

Следующие характеристики соответствуют стандарту AEC-Q100:

Температурный класс устройства 1: диапазон рабочих температур окружающей среды от -40°C до +125°C.

Соответствует требованиям к изоляции VDA320

Скорость передачи данных 50 Мбит/с

Прочный и надежный барьер:

Чрезвычайно долгий срок службы при рабочем напряжении 1500 ВРМС

Номинальные значения изоляции до 5000 VRMS

Возможность перенапряжения до 10 кВ

Типичный CMTI ±75 кВ/мкс

Широкий диапазон напряжения питания: от 1,71 В до 1,89 В и от 2,25 В до 5,5 В

Переключение уровней от 1,71 В до 5,5 В

Выходные сигналы высокого (ISO6731 -Q1) и низкого (ISO6731F -Q1) уровней по умолчанию

Типичный ток 1,6 мА на канал при скорости 1 Мбит/с

Низкая задержка распространения: 11нс (типичная)

Отличная электромагнитная совместимость (ЭМС)

Устойчивость к электростатическому разряду, электростатическому разряду и перенапряжению на уровне системы

Защита от контактного разряда через барьер ±8 кВ IEC 61000-4-2

Низкое излучение

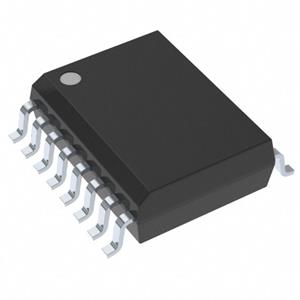

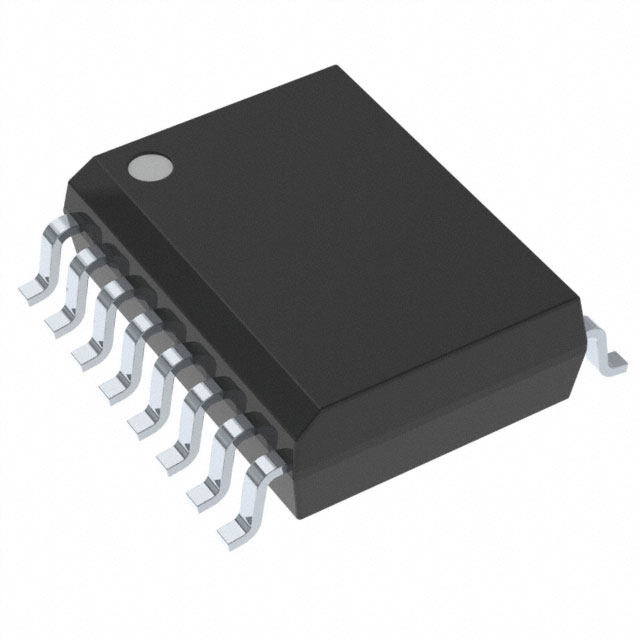

Ширококорпусный корпус SOIC (DW-16)

Области применения

- Гибридные, электрические и трансмиссионные системы (EV/HEV)

- Системы управления аккумуляторами (BMS)

- Автомобильные зарядные устройства

- Тяговые инверторы

- Преобразователи постоянного/постоянного тока

- Инверторы и системы управления двигателями
