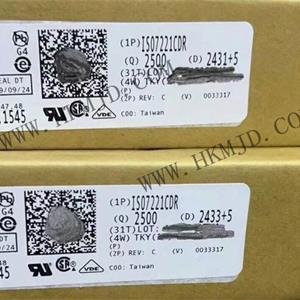

наименование товара:Цифровой изолятор
бренд:TI
год выпуска:24+
пакет:SOIC-8
срок поставки:новый оригинальный
количество запасов: 12000
Устройства ISO7221CDR представляют собой двухканальные цифровые изоляторы. Для удобства компоновки печатной платы каналы в ISO7221CDR имеют противоположное направление. Эти устройства оснащены буфером логического входа и выхода, который изолирован с помощью изолирующего барьера из диоксида кремния (SiO2) компании TI и обеспечивает электрическую изоляцию в соответствии со стандартом VDE до 4000 Вpk. При использовании с изолированным источником питания эти устройства предотвращают проникновение высокого напряжения и изолируют заземление, а также предотвращают попадание токов помех с шины данных или других цепей в локальное заземление или создание помех или повреждение чувствительных цепей.
Бинарный входной сигнал подготавливается и преобразуется в симметричный сигнал, который затем дифференцируется изолирующим слоем. Через этот изолирующий слой дифференциальный компаратор принимает информацию о логическом преобразовании, а затем соответственно устанавливает или сбрасывает триггер и выходную цепь. Цепь посылает через изолирующий слой периодические импульсы обновления, чтобы проверить правильность уровня постоянного тока на выходе. Если этот импульс обновления постоянного тока не поступает каждые 4 мкс, вход считается непитаемым или неактивным, и схема защиты от сбоев переводит выход в состояние логического высокого уровня.
Генерируемая постоянная времени обеспечивает быструю работу, а скорость передачи сигнала составляет от 0 Мбит/с (постоянный ток) до 150 Мбит/с (скорость передачи сигнала по линии — это количество преобразований напряжения в секунду, выраженное в единицах bps). Варианты A, B и C имеют порог входа TTL и фильтр шума на входе, который предотвращает передачу переходных импульсов на выход устройства. Устройства варианта M имеют порог входа CMOS VCC/2, не имеют фильтра шума на входе и дополнительных задержек распространения.
Устройства ISO7221CDR требуют двух источников питания 2,8 В (класс C), 3,3 В, 5 В или любой комбинации этих источников. При питании от источника 2,8 В или 3,3 В все входы выдерживают напряжение 5 В, а все выходы являются 4 мА CMOS.
Устройства ISO7221CDR работают в диапазоне температур окружающей среды от –40 °C до +125 °C.
Характеристики ISO7221CDR
Варианты скорости сигнализации 1 Мбит/с, 5 Мбит/с, 25 Мбит/с и 150 Мбит/с
Низкий сдвиг выходного сигнала канала; максимальное значение 1 нс
Низкий коэффициент искажения ширины импульса (PWD); максимальное значение 1 нс
Низкий джиттер; типичное значение при скорости 150 Мбит/с составляет 1 нс
Типичная устойчивость к переходным процессам 50 кВ/мкс
Питание от источника 2,8 В (класс C), 3,3 В или 5 В
Защита от электростатического разряда 4 кВ
Высокая электромагнитная устойчивость
Диапазон рабочих температур от –40 °C до +125 °C
Применение ISO7221CDR
• Автоматизация производства
– Modbus
– Profibus™
– DeviceNet™ шина данных
• Интерфейс периферийных устройств компьютера
• Интерфейс управления сервером
• Сбор данных
модель
фирменный торговец
упаковка
количество
описание
TI
SOIC-16
6000
Цифровой изолятор RS422, RS485, 2500 Врмс, 3 канала, 40 Мбит/с, 25 кВ/мкс CMTI, 16-SOIC (0,295 дюйма, 7,50 мм в ширину)
ADI
SOIC-16
6000
Цифровой изолятор I2C 5000 Врмс, 2 канала, 1 Мбит/с, 25 кВ/мкс CMTI, 16-SOIC (0,295 дюйма, 7,50 мм в ширину)
TI
SOIC-16
2000
Высокопроизводительные 5000 VRMS усиленные четырехканальные цифровые изоляторы
Skyworks
SOIC-16
15000
Универсальный цифровой изолятор 5000 Врмс, 6 каналов, 150 Мбит/с, 35 кВ/мкс CMTI
TI
SOIC-16
12000
Низкое энергопотребление, четыре канала, 3/1, 25 Мбит/с, цифровой изолятор с низким уровнем выхода по умолчанию
ADI
SOIC-20
2000
Специальный изолятор 5 кВ для интерфейса SPI (2/1 вспомогательный канал, направленный)
