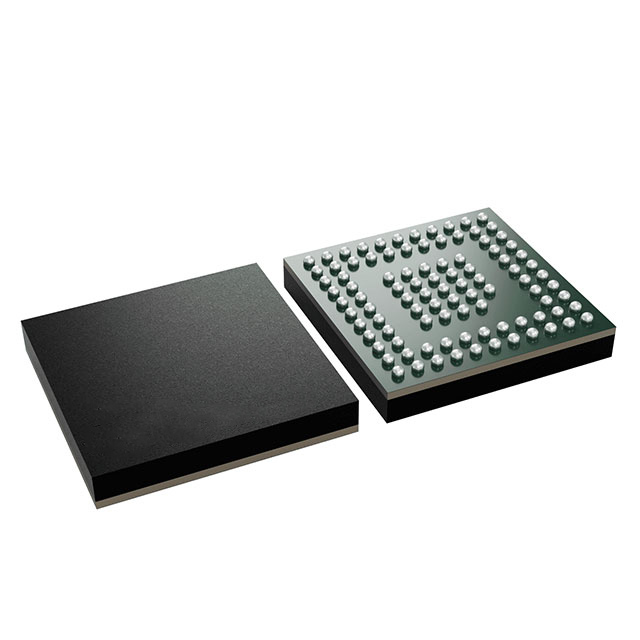

TLC6984ZXLR - высокоинтегрированный драйвер матричных светодиодных дисплеев с общим катодом, 48 источниками постоянного тока и 16 сканирующими FET.

Особенности

Раздельные источники питания VCC и VR/G/B

Диапазон напряжений VCC: 2,5 - 5,5 В

Диапазон напряжений VR/G/B: 2,5 В - 5,5 В

48 каналов источников тока от 0,2 мА до 20 мА

Точность между каналами: ±0,5% (тип.), ±2% (макс.); точность между устройствами: ±0,5% (тип.), ±2% (макс.)

Низкое напряжение "колена": 0,26 В (макс.) при IOUT = 5 мА

3-разрядная (8 шагов) глобальная регулировка яркости

8-битное (256 шагов) управление яркостью цвета

Максимальное 16-разрядное (65536 шагов) ШИМ-управление шкалой серого цвета

16 переключателей строк развертки с RDS(ON) 190 мОм

Сверхнизкое энергопотребление

Независимое VCC до 2,5 В

Самый низкий ICC до 3,6 мА при 50-МГц GCLK

Интеллектуальный режим энергосбережения с ICC до 0,9 мА

Встроенная память SRAM для поддержки 1 - 64 мультиплексирования

Одно устройство с 16 мультиплексированием для поддержки 48 × 16 светодиодов или 16 × 16 пикселей RGB

Два устройства с возможностью объединения в стек с 32 мультиплексированием для поддержки 96 × 32 светодиодов или 32 × 32 RGB-пикселей

Три устройства с возможностью объединения в стек с 48 мультиплексированием для поддержки 144 × 48 светодиодов или 48 × 48 RGB-пикселей

Четыре устройства с 64 мультиплексированием для поддержки 192 × 64 светодиодов или 64 × 64 RGB-пикселей.

Высокоскоростной и низкоэмиссионный интерфейс непрерывного тактового генератора (CCSI)

Всего три провода: SCLK / SIN / SOUT

Внешний 25-МГц (макс.) SCLK с механизмом передачи по двойному краю (внутренний 50 МГц)

Внутренний умножитель частоты для поддержки высокой частоты GCLK

Оптимизированная производительность дисплея

Программируемая последовательность строк развертки

Устранение восходящих и нисходящих искажений

Усиление низких градаций серого

Обнаружение и устранение обрыва, короткого замыкания и слабого замыкания светодиода

Области применения

Светодиодные дисплеи с узким шагом пикселя (NPP)

Мини- и микросветодиодные изделия
