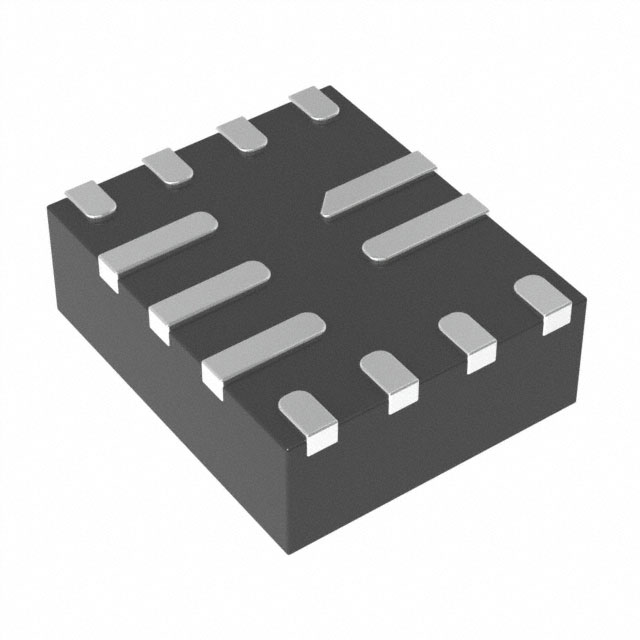

рисунок только для справки.
< >

тип товара:ADCA3280ACEZ

наименование товара:ADCA3280ACEZ

Руководство по данным:ADCA3280ACEZ.pdf

бренд:ADI

год выпуска:23+

пакет:LGA-9

срок поставки:новый оригинальный

количество запасов: 1000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
ADCA3280ACEZ
упаковка
LGA-9
описание
DOCSIS 4.0, 24 В усилитель-умножитель мощности, 45 МГц - 1794 МГц

описание продукции

ADCA3280ACEZ - это умножитель мощности с коэффициентом усиления 22,7 дБ на частоте 1794 МГц, предназначенный для работы в приложениях с напряжением питания 24 В. Усилитель может работать и при более низких напряжениях питания с отличной эффективностью, как показано на рис. 10, 17 и 20. Прибор обеспечивает высокую выходную ВЧ-мощность с полной композитной мощностью (TCP) до 75 дБмВ, превосходное отношение шума к мощности (NPR) или эквивалентное отношение ошибок модуляции (MER), а также нагрузку канала до 1,8 ГГц и 1,2 ГГц, что делает его идеально подходящим для использования в качестве выходного каскада для устройств DOCSIS 4.0 и DOCSIS 3.1. Постоянный ток и напряжение питания могут быть отрегулированы внешним образом для достижения отличных характеристик искажений и энергопотребления в диапазоне выходных уровней. ADCA3280ACEZ обладает высокими характеристиками, позволяющими упростить разработку и производство устройств инфраструктуры DOCSIS 3.1 и DOCSIS 4.0.


ADCA3280ACEZ выпускается в 9-контактном корпусе LGA размером 9 мм x 8 мм, соответствующем промышленному стандарту.


Особенности

Отличная линейность с ПТС до 75 дБмВ

Коэффициент усиления по мощности: 22,7 дБ (1794 МГц)

S11: < -17 дБ (от 108 МГц до 1794 МГц)

S22: < -19 дБ (108 МГц - 1794 МГц)

Гибкий диапазон напряжения питания: от 24 В до 18 В

Регулируемый ток питания: от 570 мА до 450 мА

Встроенный прецизионный источник опорного напряжения повышает стабильность тока в диапазоне технологических и температурных режимов

Внутренний температурный монитор

9-контактный корпус промышленного стандарта LGA_CAV размером 9 мм x 8 мм для поверхностного монтажа

Отличная теплопроводность


Области применения

Усилительные системы для инфраструктуры CATV с расширенным спектром от 258 МГц до 1794 МГц

Усилительные системы для инфраструктуры CATV с частотой 108-1218 МГц

Удаленные узлы

Совместимость с DOCSIS 3.1 и 4.0
