Устройство LT6604CUFF-2.5 содержит два согласованных полностью дифференциальных усилителя, каждый из которых имеет четырехступенчатый фильтр нижних частот с частотой 2,5 МГц. Фильтр нижних частот с фиксированной частотой приблизительно соответствует характеристике Чебышева. Благодаря интеграции фильтра и дифференциального усилителя устройство обеспечивает чрезвычайно низкий уровень искажений и шума. При единичном коэффициенте усиления измеренное соотношение сигнал/шум в полосе пропускания достигает впечатляющих 86 дБ. При более высоком коэффициенте усиления входной опорный шум снижается, поэтому устройство может обрабатывать меньшие входные дифференциальные сигналы без значительного ухудшения соотношения сигнал/шум.

Коэффициент усиления и фаза между двумя каналами полностью совпадают. Коэффициент усиления каждого канала устанавливается независимо с помощью двух внешних резисторов. LT6604CUFF-2.5 обеспечивает сдвиг уровня за счет регулируемого выходного напряжения синфазного сигнала, что делает его идеальным для прямого подключения к АЦП. Технические характеристики LT6604CUFF-2.5 полностью разработаны для рабочего напряжения 3 В. При использовании одного источника питания 3 В эта дифференциальная конструкция обеспечивает превосходную производительность при уровне сигнала до 4 Вп-п.

Характеристики LT6604CUFF-2.5

Двухканальный дифференциальный усилитель с низкочастотным фильтром 2,5 МГц

Фильтр четвертого порядка

Аппроксимация чебышефовского отклика

Гарантированное согласование фазы и коэффициента усиления

Дифференциальный коэффициент усиления, настраиваемый с помощью резисторов

Соотношение сигнал/шум > 86 дБ (3 В питание, 1 Врмс выход)

Низкий уровень искажений (1 МГц, 1 Врмс выход, нагрузка 800 Ом)

HD2: 92 дБc

HD3: 88 дБc

Технические характеристики разработаны для источников питания 3 В, 5 В и ±5 В

Полностью дифференциальные входы и выходы

Регулируемое выходное напряжение синфазного сигнала

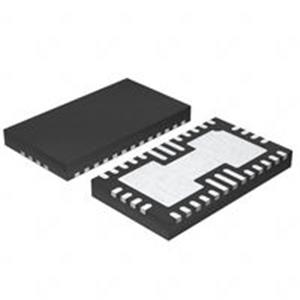

Компактный корпус QFN размером 4 мм x 7 мм x 0,75 мм

LT6604CUFF-2.5 Применение

Двухканальный дифференциальный драйвер АЦП и фильтр

Преобразователь несимметричного сигнала в дифференциальный

Согласование, двухканальный, дифференциальный усилитель или фильтр

Преобразование синфазного сигнала в дифференциальный

Высокоскоростной АЦП с защитой от пересмешивания и фильтрация ЦАП в беспроводной инфраструктуре или сетевых приложениях

Высокоскоростное испытательное и измерительное оборудование

Медицинская визуализация
