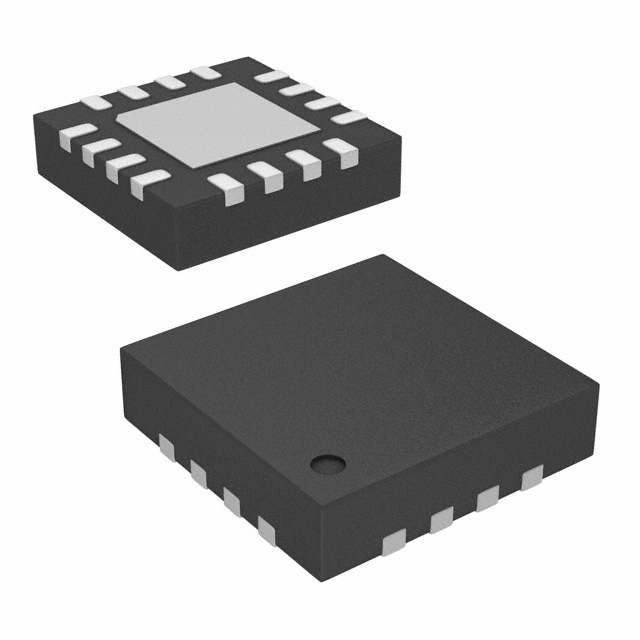

рисунок только для справки.
< >

тип товара:HMC8414ACPZN

наименование товара:HMC8414ACPZN

Руководство по данным:HMC8414ACPZN.pdf

бренд:ADI

год выпуска:23+

пакет:LFCSP-16

срок поставки:новый оригинальный

количество запасов: 1000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
ADI
модель
HMC8414ACPZN
упаковка
LFCSP-16
описание
Малошумящий усилитель с переключателем обхода 0,1 ГГц - 10 ГГц

описание продукции

HMC8414ACPZN - малошумящий широкополосный усилитель с обходным переключателем, работающий в диапазоне от 0,1 ГГц до 10 ГГц. Встроенный обходной переключатель позволяет создавать системы с высоким динамическим диапазоном при больших колебаниях сигнала в тракте приема. Типовые вносимые потери и входной перехват третьего порядка (IIP3) в обходном тракте составляют 1,5 дБ и 49,4 дБм соответственно.


Входы и выходы HMC8414ACPZN имеют внутреннее согласование 50 Ом во всем рабочем диапазоне устройства, при едином положительном напряжении питания в диапазоне от 3 до 6 В. Ток смещения устанавливается резистором, подключенным между выводом RBIAS и выводами VDD (RFOUT/VDD1 и VDD2), и может изменяться в пределах номинального значения 90 мА.


HMC8414ACPZN изготавливается по технологии имитации транзисторов с высокой подвижностью электронов (pHEMT) на основе арсенида галлия (GaAs). Он выпускается в корпусе LFCSP 3 мм × 3 мм, соответствующем требованиям RoHS, и работает в диапазоне температур от -40°C до +85°C.


Характеристики

Встроенный шунтирующий переключатель усилителя

Самовозбуждение с регулируемым током смещения

Коэффициент усиления усилительного тракта: типичный коэффициент усиления 16 дБ в диапазоне от 7 ГГц до 10 ГГц

OIP3 в усилительном тракте: 36,5 дБм в диапазоне частот от 0,1 ГГц до 4 ГГц

Коэффициент шума в усилительном тракте: типичный коэффициент 2 дБ в диапазоне частот от 0,1 ГГц до 4 ГГц

Коэффициент вносимых потерь в шунтирующем тракте: 1,5 дБ в диапазоне частот от 0,1 ГГц до 4 ГГц

16-выводной корпус LFCSP размером 3 мм × 3 мм


Области применения

Тестовое и измерительное оборудование

Широкополосные приемники с высоким динамическим диапазоном

смежная продукция

модель

фирменный торговец

упаковка

количество

описание

ADL8109ACPZN

ADI

LFCSP-8

3000

Высокоживущие малошумные усилители от 1 ГГц до 20 ГГц

ADL8113ACCZ

ADI

LGA-28

3000

Усилитель с низким уровнем шума от 10 МГц до 12 ГГц с байпасным переключателем от 10 МГц до 14 ГГц

HMC752LC4

ADI

SMT-24

2500

Усилитель с низким уровнем шума GaAs HEMT MMIC, 24 - 28 ГГц

HMC516LC5

ADI

SMT-32

3000

Малошумный усилитель в упаковке SMT, 9 - 18 ГГц

HMC517LC4TR

ADI

LGA-24

2500

Малошумящий усилитель в корпусе SMT, 17 - 26 ГГц

MAX2180AETG

Maxim

TQFN-24

3000

Усилитель с низким уровнем шума для автомобильной антенны AM/FM

RFFM4227TR13

Qorvo

DFN-6

5000

Малошумящий усилитель Wi-Fi 2,4 ГГц 802.11b/g/n с байпасом

MMA042AA

Microchip

QFN

3000

Микросхема распределенного усилителя от 2 ГГц до 26 ГГц

MMA043PP4

Microchip

QFN-24

3000

0,5 ГГц - 12 ГГц, 4x4 SMT, малошумящий широкополосный усилитель

ADL8103ACPZN

ADI

LFCSP-8

3000

Усилитель с высокой входной живучестью и низким уровнем шума, 6 ГГц - 12 ГГц
