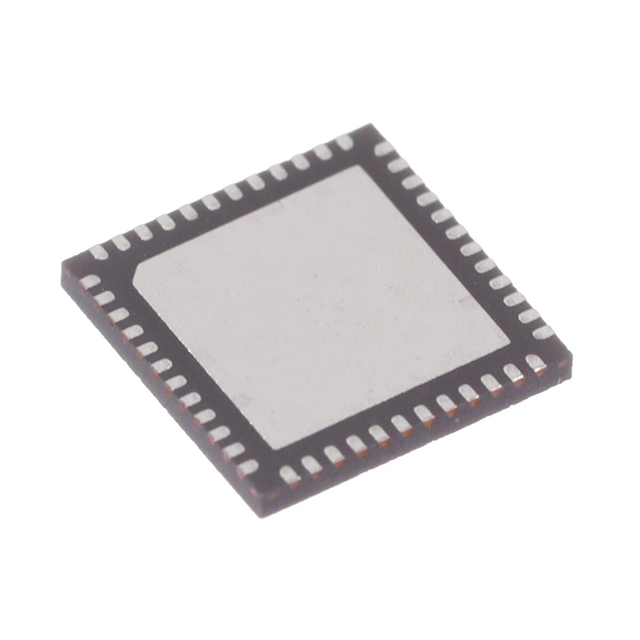

рисунок только для справки.
< >

тип товара:RAA2270634GNP

наименование товара:RAA2270634GNP

Руководство по данным:RAA2270634GNP.pdf

бренд:Renesas

год выпуска:23+

пакет:48-WFQFN

срок поставки:Новый оригинал.

количество запасов: 2000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
Renesas
модель
RAA2270634GNP
упаковка
48-WFQFN
описание
Трехфазный интеллектуальный драйвер затвора с напряжением от 4,5 до 60 В

описание продукции

RAA2270634GNP - это микросхема интеллектуального драйвера затвора для 3-фазных бесщеточных двигателей постоянного тока (BLDC). Она объединяет три полумостовых драйвера интеллектуальных затворов, способных управлять тремя N-канальными MOSFET-мостами, и поддерживает напряжение на мостах от 4,5 до 60 В.


Особенности

Широкий диапазон VIN: 4,5...60 В (65 В абс. макс.)

Диапазон частот переключения до 200 кГц

Трехфазный привод для применения в BLDC

Пиковый ток источника/стока 1A/2A с программируемой силой тока

Поддержка 8 регулируемых уровней силы тока через аппаратный интерфейс и 16 регулируемых уровней силы тока через интерфейс SPI

Адаптивное и регулируемое мертвое время

Полностью интегрированная архитектура источника питания

Два VCC LDO позволяют использовать низкий IQ в режиме сна

Импульсный регулятор 500 мА формирует управляющее напряжение (регулируемое от 5 до 15 В)

Регулируемый выходной LDO на 200 мА для питания MCU

Гибкая конфигурация

3-фазный режим HI/LI и 3-фазный режим ШИМ

Поддержка полумостовой и полномостовой конфигурации

Три усилителя токового датчика

Четыре уровня настройки коэффициента усиления

Поддержка калибровки смещения по постоянному току при включении питания и "на лету

Поддержка шунтирования со стороны земли или шунтирования со стороны MOSFET rDS(ON)

Определение обратной ЭДС для работы BLDC без датчиков

Имеет как аппаратный, так и SPI-интерфейс

Поддерживает защиту от обратного тока батареи с помощью дополнительной внешней схемы


Области применения

Электроинструменты, вентиляторы, насосы, электровелосипеды

Промышленная автоматизация, робототехника, беспилотные летательные аппараты
