Одноканальный драйвер затвора UCC21750QDWRQ1 - это драйвер затвора с токовой изоляцией, предназначенный для SiC MOSFET и IGBT, работающих при напряжении до 2121 В постоянного тока, с расширенными функциями защиты, а также с высокими динамическими характеристиками и высокой надежностью. UCC21750QDWRQ1 имеет пиковые токи подтяжки и отвода до ±10 А. Входная часть изолирована от выходной с помощью технологии емкостной изоляции SiO2, поддерживающей рабочее напряжение до 1,5 кВРМС и устойчивость к импульсным перенапряжениям 12,8 кВРК. Срок службы изолированных затворов превышает 40 лет, обеспечивается низкое межчастичное смещение и подавление синфазного шума (CMTI) >150 В/нс.

Характеристики

- Одноканальный изолированный драйвер затвора на 5,7 кВ RMS

- Соответствует стандарту AEC-Q100 для автомобильных применений

- Температурный класс устройства 0: диапазон рабочих температур окружающей среды от -40°C до +150°C

- Устройство HBM ESD Classification 3A

- Устройство CDM ESD Classification C6

- До 2121 В пк SiC MOSFETs и IGBTs

- 33В Максимальное выходное напряжение преобразователя (VDD - VEE)

- ±10A Интенсивность и разделение выходного сигнала

- 150В/нс минимум CMTI

- Защита DESAT с быстрым временем срабатывания 200 нс

- Внутренний активный зажим Миллера на 4 А

- Мягкое отключение на 400 мА в случае неисправности

- Изолированные аналоговые датчики с ШИМ-выходом

- Температурный датчик с NTC, PTC или термодиодом

- Высоковольтное звено постоянного тока или фазное напряжение

- Сигнализация перегрузки по току FLT и сброс через RST/EN

- Быстрая реакция на включение и выключение по RST/EN

- Подавление шумовых переходных процессов и импульсов длительностью <40нс на входных выводах

- UVLO по 12 В VDD при RDY (с индикацией нормального питания)

- Устойчивость к переходным напряжениям на входах/выходах с перегрузкой/недогрузкой до 5 В

- Задержка распространения 130 нс (макс.) и смещение импульсов/между устройствами 30 нс (макс.)

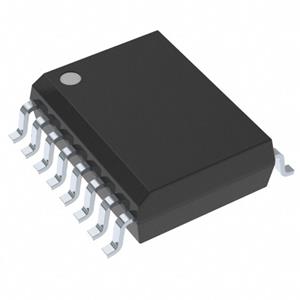

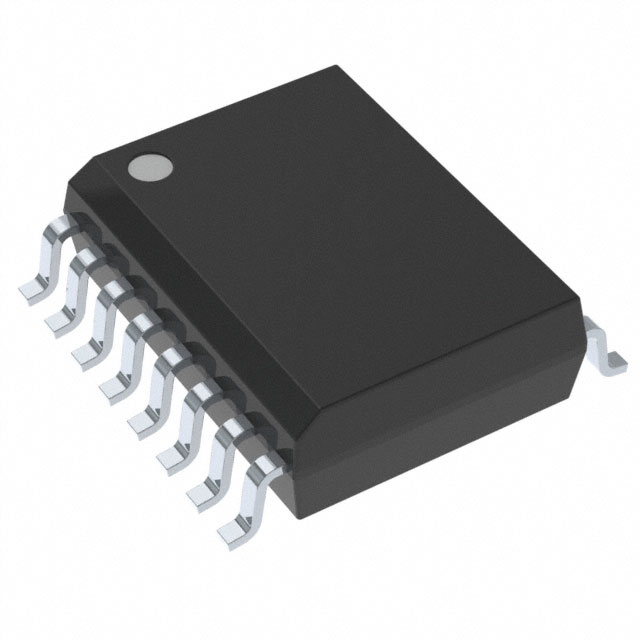

- Корпус SOIC-16 DW с расстоянием между ползунками и зазором > 8 мм

- Диапазон рабочих температур спая: от -40°C до +150°C

- Сертификаты безопасности:

- Усиленная изоляция в соответствии с DIN EN IEC 60747-17 (VDE 0884-17)

- Схема сертификации компонентов UL 1577

Применение

- Тяговые инверторы для электромобилей

- Автомобильные зарядные устройства и зарядные посты

- DC/DC-преобразователи для HEV/EVs
