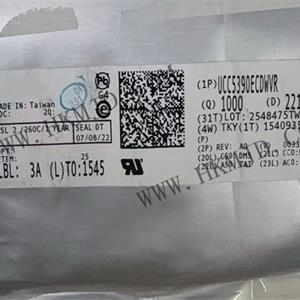

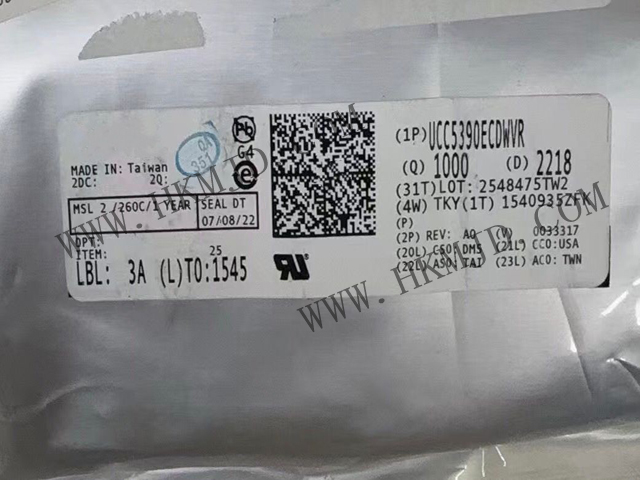

рисунок только для справки.
< >

тип товара:UCC5390ECDWVR

наименование товара:Изолированный драйвер затвора

бренд:TI

год выпуска:22+

пакет:SOIC-8

срок поставки:новый оригинальный

количество запасов: 5000

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
TI
модель
UCC5390ECDWVR
упаковка
SOIC-8
описание
3 кВрмс/5 кВрмс, ±10 А, одноканальный изолированный драйвер затвора

описание продукции

UCC5390ECDWVR — это одноканальный изолированный драйвер затвора, выпущенный компанией Texas Instruments, в корпусе 8-SOIC, специально разработанный для управления силовыми переключателями (такими как IGBT, SiC MOSFET, GaN FET) в условиях высокого напряжения и высокого уровня шума. Его основные характеристики включают изолированное напряжение 3 кВрмс, пиковый выходной ток 10 А, устойчивость к синфазным переходным процессам (CMTI) 100 кВ/мкс, что делает его пригодным для применения в промышленных источниках питания, приводах двигателей, фотоэлектрических инверторах, системах зарядки электромобилей и т. д.


Основные характеристики UCC5390ECDWVR

Высокое напряжение изоляции: 3000 Vrms (1 минута), соответствует требованиям безопасности UL 1577, VDE V 0884-11.

Технология емкостной связи, срок службы изоляционного слоя >40 лет.

Высокая скорость привода: пиковый выходной ток 10 А, возможность быстрого переключения силовых устройств SiC/GaN.

Задержка распространения ≤100 нс, время нарастания/спада 10 нс, оптимизация эффективности высокочастотного переключения.

Высокая помехоустойчивость: CMTI ≥100 кВ/мкс, предотвращение ложных срабатываний из-за шума.

Входная сторона поддерживает отрицательное давление -5 В, что повышает надежность системы.

Широкий диапазон питания: входное напряжение 3 В ~ 15 В, напряжение на стороне привода 13,2 В ~ 33 В, подходит для различных архитектур питания.

Промышленная надежность: рабочая температура -40 °C ~ +125 °C, подходит для суровых условий эксплуатации.

Соответствует сертификатам CQC, CSA, VDE и др.


Характеристики продукта UCC5390ECDWVR

Тип продукта:    Изолированный по току драйвер затвора

Серия:    UCC5390

Тип монтажа:    SMD/SMT

Корпус:    SOIC-8

Минимальная рабочая температура:    - 40 C

Максимальная рабочая температура:    + 125 C

Pd-потребляемая мощность:    1,04 Вт

Задержка распространения — максимальное значение:    100 нс

Время нарастания:    10 нс

Время спада:    10 нс

Тип логики:    CMOS

Чувствительность к влажности:    Да

Количество возбудителей:    1 драйвер

Количество выходов:    1 выход

Рабочий ток питания:    1,67 мА

Выходной ток:    10 A

Выходное напряжение:    13,2 В до 33 В

Напряжение питания — максимальное:    15 В

Напряжение питания — минимальное:    3 В


Типичные области применения UCC5390ECDWVR

Приводы двигателей (промышленные сервоприводы, электроприводы для электромобилей)

Фотоэлектрические/аккумулирующие инверторы

Высоковольтные преобразователи постоянного тока в постоянный ток

Источники бесперебойного питания (UPS)

Зарядные станции для электромобилей (OBC, DCDC)

смежная продукция

модель

фирменный торговец

упаковка

количество

описание

TLP352

TOSHIBA

DIP-8

30000

2,5 А драйвер затвора с оптической связью, 3750 Врмс, 1 канал, 8-DIP

2EDF5215G

INFINEON

VDSON-8

2500

250 В, 5 А/9 А Высоковольтный и Низковольтный разъединитель IC

2EDF5215F

INFINEON

PG-DSO-8

2500

250 В, 5 А/9 А Высоковольтный и Низковольтный разъединитель IC

1EDI30I12MF

INFINEON

PG-DSO-8

3000

1200 В, 6,2 А одноканальный изолированный привод сетки IC

1EDB8275F

INFINEON

PG-DSO-8

2500

3 kVrms одноканальный изолированный привод сетки IC

1EDB7275F

INFINEON

PG-DSO-8

2500

3 kVrms одноканальный изолированный привод сетки IC

1ED3145MC12H

INFINEON

PG-LDSO-8

2500

EiceDRIVER ™ X3 Компактный одноканальный изолированный драйвер ворот IC

1ED3144MC12H

INFINEON

PG-LDSO-8

3000

EiceDRIVER ™ X3 Компактный одноканальный изолированный драйвер ворот IC

1ED3143MC12H

INFINEON

PG-LDSO-8

2500

EiceDRIVER ™ X3 Компактный одноканальный изолированный драйвер ворот IC

1ED3142MC12H

INFINEON

PG-LDSO-8

2500

EiceDRIVER ™ X3 Компактный одноканальный изолированный драйвер ворот IC
