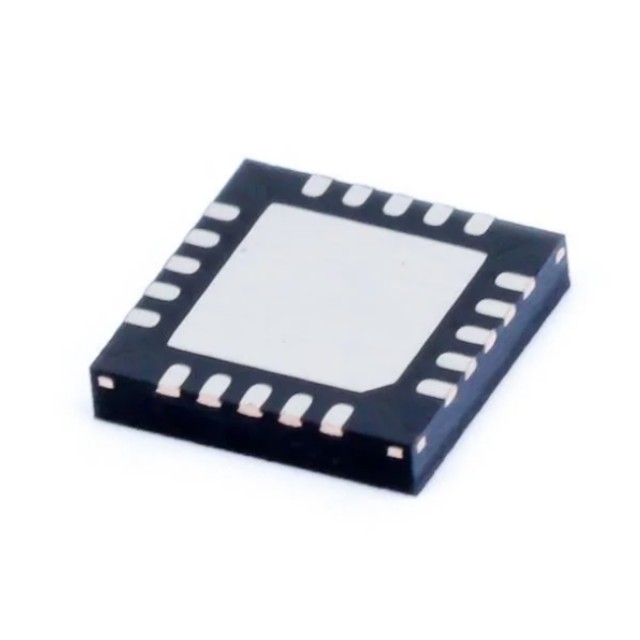

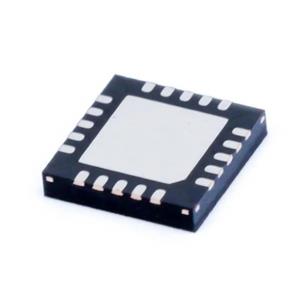

Прибор автомобильного класса DRV425QWRTJRQ1, предназначенный для одноосевых приложений обнаружения магнитного поля, обеспечивает точные измерения магнитных полей постоянного и переменного тока с гальванической развязкой и высокой чувствительностью. В устройстве предусмотрена внутренняя компенсационная катушка для подключения к уникальному запатентованному интегрированному датчику fluxgate (IFG), что обеспечивает высокую точность обнаружения в диапазоне ±2 мТл и полосу пропускания измерений до 47 кГц. Низкое напряжение смещения, малый дрейф и низкий уровень шума датчика в сочетании с точным коэффициентом усиления, малым дрейфом коэффициента усиления и чрезвычайно низкой нелинейностью, обеспечиваемыми встроенной компенсационной катушкой, обеспечивают непревзойденную точность измерения магнитного поля. Высокая чувствительность и точность позволяют расширить диапазон измерений тока в сильноточных шинах, например, в тяговых инверторах или системах управления аккумуляторами. Датчики крутящего момента или системы диагностики двигателей выигрывают от возможности точного измерения положения или смещения магнитного поля. Выходом DRV425-Q1 является аналоговый сигнал, пропорциональный обнаруженному магнитному полю.

Прибор обладает полной функциональностью, включая внутренний дифференциальный усилитель, прецизионный эталон на кристалле и диагностические возможности, что позволяет минимизировать количество компонентов и сократить расходы на уровне системы.

Прибор выпускается в термоусиленном немагнитном тонком корпусе WQFN с радиаторами, оптимизированными для рассеивания тепла, и рассчитан на эксплуатацию в автомобилях в диапазоне температур от -40°C до +125°C.

Характеристики

- Соответствует стандарту AEC-Q100 для автомобильных применений:

- Температурный класс 1: от -40°C до +125°C, TA

- Обеспечивает функциональную безопасность

- Документация для помощи в проектировании систем функциональной безопасности

- Высокоточный встроенный датчик Флюксгейта:

- Напряжение смещения: ±8 мкТл (макс.)

- Температурный дрейф: ±5nT/°C (типовой)

- Погрешность усиления: 0,04% (типовая)

- Дрейф усиления: ±7ppm/°C (типовой)

- Линейность: ±0,1%

- Шум: 1,5 нТ/√Гц (типовой)

- Диапазон датчика: ±2 мТл (макс.)

- Регулировка диапазона и коэффициента усиления с помощью внешних резисторов

- Выбираемая полоса пропускания: 47 кГц или 32 кГц

- Опорная точность:

- Точность: 2% (макс.), Дрейф: 50ppm/°C (макс.)

- Выбираемое напряжение на выводах: 2,5 В или 1,65 В

- Выбираемые режимы масштабирования: VDD/2

- Функции диагностики: флаги превышения диапазона и ошибки

- Диапазон напряжения питания: от 3,0 до 5,5 В

Области применения

- Системы управления аккумуляторами (BMS)

- Инверторы и управление двигателями

- DC/DC-преобразователи

- Датчики тока силового агрегата

- Датчики крутящего момента силового агрегата

- Диагностика и мониторинг двигателей
