Описание:

MAX42410AFOB является интегрированным синхронизированным преобразователем понижающего давления с внутренней высокой и низкой стороны. IC обеспечивает электрический ток до 10A, а входное напряжение составляет от 4,5 до 36V. Хороший сигнал для контроля качества напряжения. Макси 42410 может работать в режиме дифференцирования давления и, следовательно, идеально подходит для использования в промышленных целях.

MAX42410 имеет высокочастотные опции с программируемым выходным напряжения и 1,5 МГЦ и 400 кц, которые сокращают количество внешних компонентов и выводящие волны. SYNC вводит программируемые модели, которые поддерживают три оптимизированных модели производительности: режим вынужденного PWM, режим прыжков с сверхнизким статическим током и синхронизация с внешним временем. MAX42410 также имеет биполярную функцию, достигающую до 20A. IC конфигурируем составля контроллер/цел, с динамическ ток дел и 180 ° виден … операц.

Классическое применение:

Точка нагрузки

Автоматизация промышленности

Распределенная система постоянного питания

Характеристики:

Мощный преобразователь постоянного тока/постоянного тока, решение проблемы меньшего размера

Рабочий диапазон VIN: от 4,5 до 36V

Синхронный преобразователь с интегрированным FET

Максимальный выходной ток: 8A/10A

Опция фиксированной частоты: 400 КВЗ и 1,5 МГЦ

Время фиксированного мягкого старта

2,5 мс (400 кц)

3,5 ms (1,5 МГЦ)

Минимальное время наведения: 36 нс

Программируемое выходное напряжение

0,8 V - 10V (400 кц)

От 0,8 до 6V (1,5 МГЦ)

Симметрия и балансировка SUP и PGND-ориентиры для распределения размещения, чтобы достичь лучшей EMI производительности

Расширенный тепловой вариант 3.5 мм x 3.75 мм, инкапсуляция FC2QFN с 17 - ю индексами

Эффективно во всех пределах нагрузки

Статический ток в режиме прыжков составляет 20 м

Эффективность в 12VIN/3.3VOUT/400kHz составляет 95,6 %

Эффективность работы в 12VIN/3.3VOUT/ 1,5 МГЦ составляет 93,9 %

Двухфазная работа, нагрузка до 20 а

Частота синхронизирована с входом/выходом

Межд контроллер и цел 180 ° виден …

Динамический нормальный поток

Обязательный PWM и режим прыжков

Работа с пониженным давлением

Нормальный индикатор питания

Защита от перегрева и замыкания

Температурн диапазон: - 40 ° C до + 125 ° C

Расширенные решения и размеры местоположения совместимы с MAX42405/MAX42406

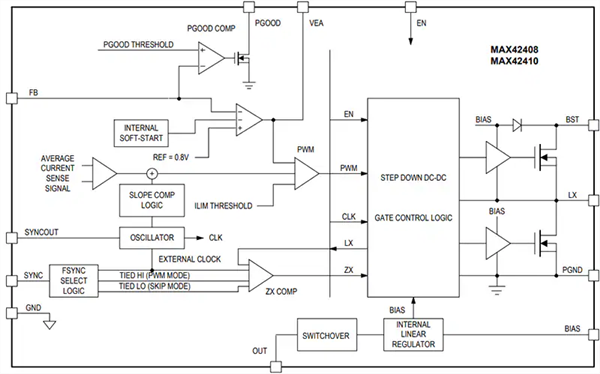

Упрощенная схема:
