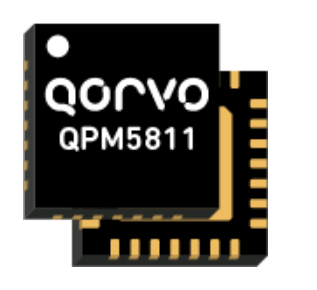

Новый и оригинальный Qorvo RF Front-End QPM5811SR GaAs MMIC Front-End Module (FEM) 0.5W X-BAND 1-CH FEM MULTI-FUNCT

Краткое описание продукта

QPM5811SR компании Qorvo - это фронтальный модуль (FEM) на GaAs MMIC, разработанный для применения в радарах X-диапазона в диапазоне 8,5 - 10,5 ГГц. MMIC сочетает в себе T/R-коммутатор, малошумящий усилитель и усилитель мощности. Коэффициент усиления тракта приема составляет 26 дБ при коэффициенте шума до 2,0 дБ, а тракт передачи имеет коэффициент усиления по малому сигналу 30 дБ и обеспечивает мощность насыщения 0,5 Вт при PAE 45% и коэффициенте усиления по большому сигналу 23,5 дБ. QPM5811 выпускается в корпусе для поверхностного монтажа QFN 6 x 6 мм и в литой упаковке и использует высокотеплопроводный технологический процесс «чип-на-чипе», который обеспечивает отличные характеристики в высокотемпературных условиях. QPM5811 выпускается в корпусе QFN размером 6 x 6 мм для поверхностного монтажа с герметичным корпусом и процессом крепления на кристалле с высокой теплопроводностью, что обеспечивает отличные характеристики в высокотемпературных средах. Компактный размер позволяет использовать узкое расстояние между решетками, необходимое для применения в радарах с фазированными решетками X-диапазона.

Технические характеристики изделия

Насыщенная выходная мощность (PSAT): 49,5 дБм

Эффективность при добавленной мощности (PAE): 45%

Усиление большого сигнала: 23,5 дБ

Усиление малого сигнала: 26 дБ

Коэффициент шума: 2 дБ

Основные характеристики

Частотный диапазон: 8,5 - 10,5 ГГц

PSAT передачи: 27,5 дБм

RX NF: 2.0 дБ

Корпус QFN 6,0 мм x 6,0 мм

Не содержит свинца, галогенов, соответствует требованиям RoHS

Применение продукта

Связь

Коммерческие радары
