Описание продукции:

TIOL112YAHR представляет собой приемопередатчик устройства IO-Link с низким остаточным напряжением и интегрированной защитой от перенапряжения, который может осуществлять промышленную двухстороннюю точечную связь. Когда устройство подключено к основному устройству IO-Link через трехпроводный интерфейс, основное устройство может инициировать связь и обмениваться данными с удаленным узлом, в то время как TIOL112 (x) используется в качестве полного физического слоя для связи.

Эт устройств способн выдержа до 1,2 кв (500 Ωm) IEC 61.000-4-5 сетев, и интегральн обратн полярн защит функц. Просто с помощью простого программируемого интерфейса, можно легко подключиться к схеме управления. Можно использовать внешние резисторы для настройки пределов выходного тока. TIOL112(x) может быть сконфигурирован для генерирования сенсорных импульсов и используется в главном приложении IO-link. Данные о повреждениях и функции внутренней защиты предоставляются в связи с пониженным давлением, перетоком и перегревом.

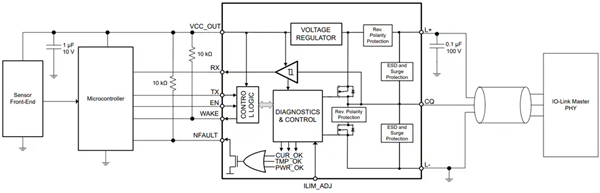

Прикладная схема:

Характеристика:

• напряжение энергии от 7V до 36V

• PNP, NPN или IO-Link могут быть экспортированы

* поддержка скорости передачи данных IEC 61131-9 COM1, COM2 и COM3

• функциональная модель безопасности

- документы, которые могут быть использованы для разработки функциональных систем безопасности

• совместимы с тиол111 (x) индексом и улучшают производительность

- в условиях 200mA остаточное электропонижение составляет 0,5 V (типичное значение).

- ограничение мощности двигателя

- улучшает тепловые свойства инкапсуляции

- более низкий шип двигателя для уменьшения импульса: максимальная скорость 750н

• интегрированные защитные характеристики, которые делают систему более устойчивой

* конфигурационный предел перетока диска: 50mA — 350mA

* L+, CQ и L — эффективная антиполярная защита до 65V в верхней части

- аварийные индикаторы перетока, перегрева и увло

- быстрое и безопасное размагничивание электрочувствительной нагрузки

- температур окружа сред работ: - 40 ° C до 125 ° C

* интегрированная EMC защита на L+ и CQ

* + 8 kV IEC 61000 — 4-2 контактный разряд ESD

— быстрое преобразование в электропроводе — 0,4kv IEC 61000- 44/4

- ± 1,2 кв / 500 Ω IEC 61.000-4-5 всплеск

• большая ёмкостная мощность двигателя

• < 2 а CQ утечк ток

• электростатический ток < 1,5 МЛН

• интегрированная опция LDO может поддерживать электрический ток до 20mA

- TIOL1123:3.3V LDO

- TIOL1125:5V LDO

* TIOL1123L (YAH) : альтернативный выход 3.3V/5V

• дистанционный сенсорный индикатор и сенсорная генерация

• небольшие возможности для консервации пространства

* 3mm x 3mm 10 — инкапсула VSON, совместимая с TIOL111

- 2.45 мм, 1.7 мм, инкапсуляция DSBGA

Приложение:

* передатчики и исполнители на местах

• автоматизация завода

• автоматизация процесса

* IO-Link PHY в дистанционном ио
