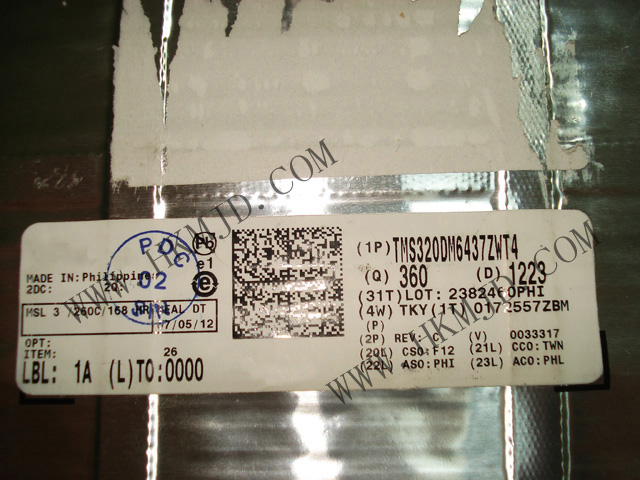

TMS320DM6437ZWT4 представляет собой 32-битный процессор DSP с фиксированной точкой (DaVinci (TM)) с частотой 400 МГц, специально разработанный TI для высокопроизводительных и недорогих видеоприложений.

Спецификации tms320dm6447zt4:

Ядро: C64x

Тип: точка

Интерфейс: HPI, I2C, McASP, McBSP, PCI, UART, 10/100 ethernet MAC

Скорость: 400мгц

Память с невосприимчивостью: ром (64kB)

Пластинка RAM: 240kB

Напряжение — I/O: 1,8 V, 3,3 V

Напряжение — ядро: 1,05 V, 1,20 V

Рабоч температур: 0 ° C - 90 ° C (ти дже)

Тип установки: тип поверхностной наклейки

Инкапсуляция/оболочка: 361-LFBGA

Упаковка оборудования поставщика: 361-NFBGA (16x16)

TMS320DM6437 обладает следующими характеристиками:

Используя TMS320C64x+ DSP (VelociTI 3.3) структуры сверхдлинного набора команд (velociti + DSP), которые могут достигать 600 МГЦ на материнской частоте, поддерживают 8 или 4 параллельных MAC операций на 8 - ми или 4 - х бит, с пиковой способностью обработки до 4800 mips, Алгоритм H.264, который обрабатывается в реальном времени в формате 8 CIF или 3 D1.

Используя архитектуру памяти 2 - го класса, в которой 32K байт RAM/Cache может быть размещено на диске L1P, 48K байт RAM + 32K байт RAM/Cache, L1D для одноступенчатой памяти данных, доступной для конфигурации 48k байт ram + 32k байт ram /Cache, И 128K байт RAM/Cache, настроенный на двухступенчатая программа/память L2, более гибкая и рациональная архитектура памяти, способная улучшить коэффициент поглощения кода обработки изображений/данных.

Диск имеет 64 - канальный контроллер DMA EDMA3, который поддерживает сложные типы передачи данных, которые способствуют эффективной передаче данных и изменению формата.

Богатый внешний интерфейс памяти: 32 - битный, 200MHz, 256M-байтовый интерфейс памяти DDR2 для хранения кода и данных с высокой скоростью интерфейса и большой емкости; Асинхронный интерфейс в 8 - битном, 64M-байтовом адресационном пространстве используется для интерфейса 8 - битного Nor Flash или Nand Flash для хранения программного кода.

Мультиплеер: специальный интерфейс для ввода видео с одним каналом, который удобно сопоставляется со стандартными интерфейсами ввода цифрового видео и имеет регулярную функцию предварительной обработки видео; Специальный интерфейс для вывода видео с одного канала, который может обеспечить как различные аналоженные стандарты, так и различные цифровые интерфейсы для вывода видео, а до того, как видео будет выдаваться, поддерживает управление несколькими видео-оконными интерфейсами и накладывает текстовые данные на видео; Многоканальный звуковой последовательный канал, который позволяет бесшовный интерфейс аудио кодек устройства для выполнения ввода/вывода аналогового видео сигнала; Шифратор I2C с бесшовым интерфейсом видео-декодер/кодер и аудио кодек, облегчающий доступ к звуковому/видео кодеку; 32 - битная шина PCI, удобная для интерфейса с ПК, реализующая параллельную работу с несколькими пластинами. 10/100M ethernet MAC, облегчающий реализацию встроенных видео-запросов; 16 - битный HPI интерфейс, который позволяет реализовывать основную/двухпроцессорную систему обработки видео.

DM6437, как известно выше, идеально подходит для работы в качестве главного процессора одноканальной системы обработки видео. Для того чтобы DM6437 был применён к многоканальной системе видеонаблюдения, необходимо, чтобы данные о нескольких каналах были собраны и введены через интерфейс ввода видео на DM6437.
