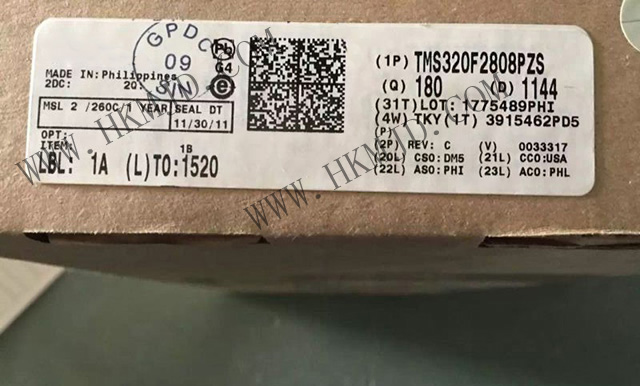

Устройство TMS320F2808PZS представляет собой 32-разрядный MCU C2000 ™ с частотой 100 МГц, флэш-памятью 128 кБ и 12-канальным ШИМ.

Профиль продукции:

TMS320F2808 относится к линейке устройств tms32020c28x DSP, которые являются высокоинтегрированными и высокопроизводительными решениями, применимыми к приложению с высокими требованиями контроля. TI TMS320F2808 использует ядра с низким энергопотреблением 1,8 V, 3,3 V ввода/вывода и высокопроизводительные технологии CMOS.

Параметры:

Продукт: tms320f2808pz

Процессор: C28x

Спецификация ядра: 32 - битное мононуклеоз

Скорость: 100мгц

Температур работ: - 40 ° C - 125 ° C

Инкапсуляция: LQFP-100

Приложение:

Электромеханический привод и управление

Цифровой источник питания

Характеристика:

Высокопроизводительная статическая технология CMOS

100мгц (время цикла 10 н)

60 МГЦ (время цикла 16,67 нс)

Низкий расход энергии (1,8 V ядра, 3,3 V ввода/вывода)

Поддерживайте сканирование границ JTAG

Стандарт IEEE 1149.1 — 1990 стандартные тесты для доступа к порту и архитектуре сканирования границ

Высокопроизводительный процессор (TMS320C28x)

16x16 и 32x32 операции MAC

16 сезон, 16 серия "мак"

Архитектура шины Harvard

Последовательная операция

Быстрое прерывание ответа и обработки

Модель программирования единой памяти

Эффективный код (использующий C/ c ++ и ассембционный язык)

Память на пластинах

F2809:128K x 16 флэш-накопитель, 18K x 16 SARAM

F2808:64K x 16 флэш-накопитель, 18K x 16 SARAM

F2806:32K x 16 флэш-накопитель, 10K x 16 SARAM

F2802:32K x 16 - я флешка, 6K x 16 - я Сара

F2801:16K x16 флэш-накопитель, 6K x 16 SARAM

F2801x: 16K x 16 флэш-накопитель, 6K x 16 SARAM

1K x 16 отп ром (только на флешке)

C2802:32K x 16 m, 6K x 16 SARAM

C2801:16K x 16 m, 6K x 16 SARAM

Включить ром.

Режим запуска по (через SCI, SPI, CAN, I2C и параллельный ввод /O)

Нормальная математическая таблица

Часы и системный контроль

Генератор на куске

Модуль таймера сторожевой собаки

Любой след GPIO A может быть связан с одним из трёх наружных разрывов ядра

Модуль расширения (PIE), который может поддержать все 43 внешних прерывания

Порядок байтов: последовательность с малым концом

128 - битный ключ/замок безопасности

Защита флешки /OTP/L0/L1 блок

Предотвращение обратной работы прошивки

Три 32 - битных таймера процессора

Усиленный внешний контроль

До 16 выходов PWM

До 6 выходов HRPWM с разрешением 150ps MEP

До четырёх входных входов

До двух интерфейсов ортогональных кодеров

До 6 32 - битных таймеров на 6 - битные 16 - битные таймеры

Последовательный порт снаружи

До 4 модулей SPI

До 2 модулей SCI (UART)

Существует до двух модулей CAN

Внутренняя интегральная схема (I2C) шина

12 мест в атс, 16 проходов

Двухx - 8 - канальный мультиплексор

Возьми два образца и держи

Однородное/синхронное преобразование

Скорость превращения:

80ns - 12,5 MSPS (только для F2809)

160ns - 6.25MSPS (280x)

267ns - 3.75MSPS (F2801x)

Внутренний или внешний базис

До 35 программируемых индивидуально и многоканальных многоканальных подходов GPIO

Высшие эмуляционные характеристики

Анализ и функции разлома

Отладка в реальном времени через оборудование

Разработка контента поддержки

ANSI C/ c ++ компилятор/компилятор/компилятор/ссылка

Code Composer Studio ™ IDE

SYS/BIOS

Цифровое управление электромотором и библиотека цифровых источников питания

Режим низкого энергопотребления и энергосберегающая энергия

Поддерживаем модели IDLE, STANDBY и HALT

Отключить отдельные внешние часы

Вариант упаковки

Тонкая квадратная плоскость (PZ)

MicroStar BGA ™ (GGM, ZGM)

Температурный выбор

A: - 40 ° C до + 85 ° C (пз, GGG, ZGM)

S: - 40 ° C до + 125 ° C (пз, GGG, ZGM)

Кью: - 40 ° C до + 125 ° C (tschechisch) (автомоб соответств прикладн категор AEC-Q100)
