Устройство TMS320F28234ZJZS является частью платформы цифрового контроллера сигналов (DSC) TMS320C2000 ™. Эти контроллеры, основанные на C28x + FPU, используют ту же 32-разрядную архитектуру с фиксированной точкой, что и существующие DSC C28x TI, но также включают одноточный (32-разрядный) плавучий блок IEEE 754 (FPU). DSC включает в себя очень эффективный движок C/C + +, который позволяет пользователям разрабатывать свое программное обеспечение для управления системой на языке высокого уровня. Это высокоинтегрированное высокопроизводительное решение, которое идеально подходит для приложений со строгими требованиями контроля.

Продукт: tms320f28234zz

Ядро: C28x

Частота: 150мгц

Инкапсуляция: BGA-176

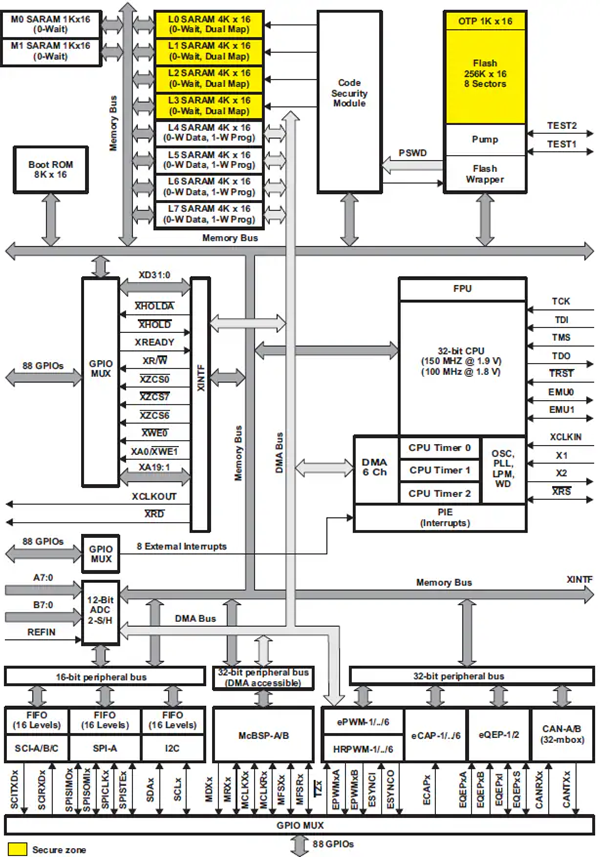

Функциональная блок-схема

Характеристика:

Высокопроизводительная статическая технология CMOS

До 150мгц (6,67 нн)

1.9V/ 1,8 V ядра, 3.3V ввода/вывода

Высокопроизводительный процессор (TMS320C28x)

6 - канальный DMA контроллер (используется для ADC, McBSP, ePWM, XINTF и SARAM)

16 - битный или 32 - битный внешний интерфейс (XINTF)

Память на пластинах

F28335, f288333, f288235:256K на 16 - й флешке, 34K на 16 - й сараме

F28334, f288234:128K на 16 - й флешке, 34K на 16 - й саре

F28332, f288232:64K на 16 - й флешке, 26K на 16 - й

1K на 16 отп ром

Включить ром.

Часы и системный контроль

GPIO0 - GPIO63 можно связать с одним из восьми наружных разрывов ядра

Модуль расширения (PIE), который может поддержать все 58 внешних прерываний

Лучший внешний контроль

Три 32 - битных таймера процессора

16 - й канал, 12 - й канал

До 88 можно программировать отдельно и использовать многоканальную многоканальную фиксацию GPIO

Сканирование границ JTAG

Высшие эмуляционные характеристики

Разработка контента поддержки

ANSI C/ c ++ компилятор/компилятор/компилятор/ссылка

Code Composer Studio IDE

DSP/BIOS и SYS/BIOS

Цифровое управление электромотором и библиотека цифровых источников питания

Режим низкого энергопотребления и энергосберегающая энергия

Порядок байтов: последовательность с малым концом

Приложение:

Двигатель инвертора промышленного обмена

Промышленный сервоусилитель и контроллер

Обработка вычислительной машины (CNC)

Бесперебои с питанием и сервером

Питание телекоммуникационного оборудования

Инвертор солнечной энергии
