MLX90412LLW-BAC-042 представляет собой полностью интегрированный однокатушечный чип привода вентилятора/насоса с низким уровнем шума, который имеет текущую мощность привода 2,2A и подходит для применения воздушного/водяного насоса, осевого вентилятора и радиального/поперечного воздуходувки.

Продукт: mlx90412lw -BAC-042

Тип: двигатель

Упаковка: DFN10

Рабочий предел рабочего напряжения MLX90412 — 3,5 V — 32V, который может выдержать до 40V мгновенного напряжения, применимый к любому вентиляционному, воздуходуву или насосу, использующему системы питания 12V и 24V.

MLX90412LLW (категор машин) соответств AECQ100 сертификац стандарт, без дополнительн защит. Использова машин питан от батар, максимальн выдержа 40V мгновен нагрузк отростк импульсн, сфер сво работ был тепл для - 40 ° C до 150 ° C, Типичное применение состоит из вентилятора сиденья, охлаждающего вентилятора батареи, охлаждающего насоса или вентилятора охлаждения DCDC, а также инвертора HV (IGBT/SIC охлаждения).

Характеристики и преимущества:

Полный набор чипов привода вентилятора содержит электромеханический двигатель, датчик холла и 0.35 om

Электрический ток достигает 2,2 A

Интегральный разряд зажимов

Адаптивный переход может гарантировать, что любой вентилятор/воздуходувка будет оставаться чрезвычайно эффективным в пределах скорости работы

Альтернативный вариант

Максимальный крутящий момент

Очень низкий шум

Низкоэлектромагнитное излучение

Ввод управления скоростью PWM

Открытый контроль с максимальными ограничениями по отношению к пустоте

Контроль скорости замкнутого кольца +/- 1,5%

Защита и диагностика

Защита от блокировки (ЛРП) программируемая

переохлаждение

Защита от перенапряжения (OVP)

22V применяется к системе питания автомобиля с двигателем 12V

35V применяется к системе питания грузовиков с двигателем 24V

Защита от короткого замыкания (OC)

Ограничение тока (CL)

FG/RD коллекторный выход диагностики (программируемый)

Сертификат mlx90412lw (автомобильный класс) :

Инкапсуляция соответствует стандарту AEC-Q100 H

Соответствует стандартам PPAP (PSW)

Программирование I2C

Быстрое изготовление прототипа

Финальная стадия программы конвейера

инкапсуляц

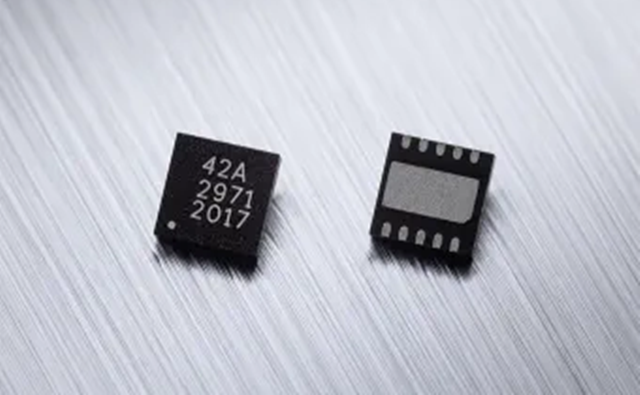

Открытый сварочный диск DFN10, 3x3, с покрытием из олова

Внешне незначительно, с возможностью минимизации размера PCB

Высота < 1 мм
