OPA4206APWR представляет собой низкошумный четырехканальный операционный усилитель с функцией защиты от перенапряжения на входе.

Продукт: OPA4206APWR

Тип: операционный усилитель

Инкапсуляция: TSSOP-14

Инструкции:

Texas Instruments OPAx206 является продуктом следующего поколения промышленной серии OPAx277 с дополнительной функцией защиты от перенапряжения (OVP). Прибор является точным двухполюсным e-trim операционным усилитель с супер-бетовым входом. Устройств TI "проприетарн подстройк технолог, достижим удивительн ± 2 МКМ V (типичн показател) введ расстройств напряжен и ± 0,04 µ в / ° к (типичн показател) расстройств напряжен дрейф. Когда входной сигнал выходит за пределы источника питания, введенный защитный механизм перезагружается, обеспечивая защиту до 40 вт на любом источнике. Эта функция устраняет спрос на внешние громоздкие схемы, предотвращая повреждения усилителей.

Характеристика:

Интегральная входная защита под давлением, напряжение более минус 40V

E-трим. ™ операцион усилител производительн

Низк расстройств напряжен: 15 МКМ V (максимум)

Низк расстройств напряжен дрейф: ± 0,2 µ в / ° к (максимум)

Супер бета ввод

Входное смещение тока: 0,4 ННК (максимум)

Шум входного тока: 110fA/ квадратный корень Hz

Низкий шум

С 0,1 гц по g.810 (0,2 µ VPP)

Шум напряжения 8nV/ квадратный квадратный корень

AOL, CMRR и PSRR (>126dB (полный диапазон температур))

3.6 МГЦ продукция усиленной пропускной способности

Низк статическ ток: 220 МКМ A (максимум)

ZhuanHuanLv: 4V/МКМ s

Ограничитель мощности перегрузки

Выход на орбиту

Фильтрация ввода электромагнитных помех (EMI)/ радиочастотных помех (RFI)

Напряжение от 4,5 до 36V

Температурн диапазон: - 40 ° C до + 125 ° C

Опция высшего уровня (OPAx206) и стандартного уровня (OPAx206A)

Приложение:

Аналоговый входной модуль

Смешанные модули (ии, AO, DI и DO)

Лаборатория и полевые приборы

Исходная измерительная единица (SMU)

Цифровой универсальный таблица (DMM)

Управление и управление поездами

Групповой инвертор

Сбор данных (DAQ)

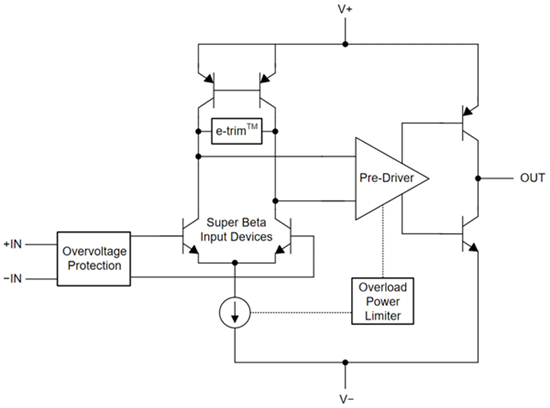

Функциональная схема:
