Новая информацияОписание:Qpl950503tr7 — плоский усилитель с высокой линейностью и ультранизким шумом, использующий 2 x 2 мм мини-липучки. LNA обеспечивает 2 dB(пико…
Описание:

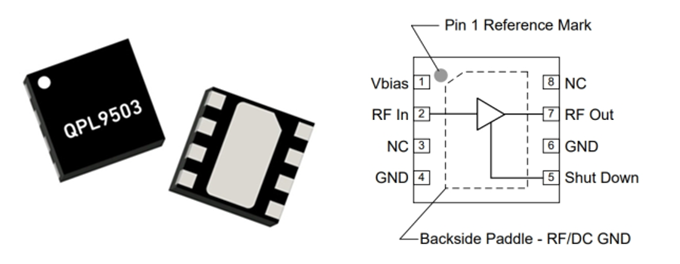

Qpl950503tr7 — плоский усилитель с высокой линейностью и ультранизким шумом, использующий 2 x 2 мм мини-липучки. LNA обеспечивает 2 dB(пиковая величина) в ширине от 3 до 6 ГГЦ. При 5,5 ГГЦ усилитель обычно обеспечивает 21,6 dB усиление, +35 dBm OIP3 при смещенной 65 mA установке и коэффициент шума 0,9 dB. LNA может быть отделена от 3,3 до 5 вольт. Устройство было оснащено индустриальным стандартом 2x2 мм, соответствующим стандартам green /RoHS.
QPL9503TR7 использует высокопроизводительную технологию E-pHEMT для внутреннего сопоставления, при этом требуется всего пять внешних компонентов, которые могут быть использованы для получения одного положительного источника энергии: внешний дроссель RF и конденсатор блокировки/обходного пути, а также смещение резистора, соединяющего одну опору. LNA интегрирована в децентрализованную функцию, позволяющую работать в приложении TDD.
QPL9503TR7 оптимизировал линейную производительность в диапазоне 3-6 ГГЦ, но работал на низких частотах до 600 МГЦ.
QPL9503TR7:
Рабочая частота: 600 МГЦ to 6 ГГЦ
Рабочее напряжение: 5 V
Рабочий электрический ток: 56 ма
Добавка: 21,6 dB
Коэффициент шума: 0,9 dB
тип
Стиль установки: SMD/SMT
Упаковка/упаковка: DFN-8
Технология: Si
P1dB-точка сжатия: 19 dBm
OIP3 — интервал третьего порядка: 35,5 dBm
Минимальн рабоч температур: - 40 ° C
Максимальн рабоч температур: + 105 ° C
Серия: QPL9503
риэль
снято
- музерил
Логотип: курво
Введен обратный ущерб: 10 dB
Количество каналов: 1 чаннел
Тип продукции: RF Amplifier
Тестируемая частота: 5.5 ГГЦ
прикладн
* базовый приемник
• башенный монтажный усилитель
• ретранслятор
* FDD-LTE, TDD-LTE, WCDMA
• универсальный wi-fi
