Drv89006qprq1 () — автомобиль класса 40V, 6A, 6 - канальный полумостиковый двигатель, разработанный компанией TI с высокой диагностической функцией.

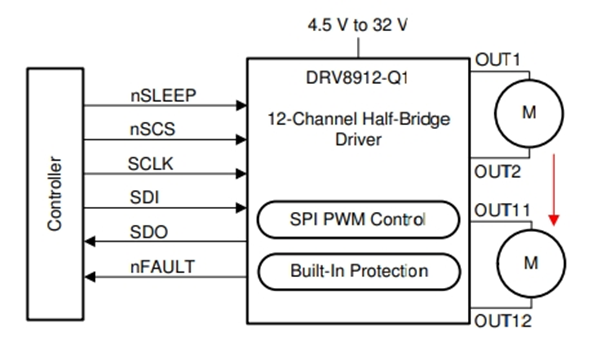

Упрощённая принципиальная схема

обзор

DRV8906-Q1 — многоканальный полумост с 6 с половиной мостиками, совместимый со следователями. Устройство имеет низкопроводящее сопротивление (RDS(ON), которое может повысить тепловую производительность во время работы высокого тока. Устройство может управлять электромеханическим потоком (BDC) в независимом, последовательном или параллельном режиме. Полумост полностью управляем для достижения положительной, реверсивной, скользкой и тормозной операции электродвигателя.

Устройство содержит множество защитных и диагностических функций, включая штифт nFAULT, который используется для оповещения системы в случае отказа. Этот прибор имеет низкочастотную систему обнаружения (OLD) для определения открытой нагрузки в течение более часа с номинальным потоком нагрузки, а также неисходную модель, используемую для отключения от сети. Устройство также полностью защищено от замыканий, низкого давления и перегрева.

функц

• соответствие ориентированному на автомобиль стандарту

• выход на мост 4, 6, 8, 10 и 12

• рабочее напряжение от 4,5 до 32V

- 40V абсолютное напряжение

• каждый выход имеет электрический ток 1A RMS

- параллельный выход с максимальным током 6A

• маломощн спящ реж (1,5 МКМ A)

• поддержка логических входов 3.3 и 5V

• SPI предоставляет конфигурацию и диагностические функции

- 5 МГЦ 16 - битный SPI

- функция цепочки хризантиума

• можно программировать генераторы PWM через SPI

- мост PWM работает независимо

- настройки могут быть направлены на двигатели высокого, низкого и H мостика

- поддерживать разрешение на 8 бит

• интегрированная защитная функция, обеспечивающая детальную диагностику каждого канала через SPI

- выход nfult

- давление падает.

- защита от перенапряжения.

- перезарядка на логическом питании.

- защита потока.

- увеличение объезда.

- тепловое предупреждение и отбой.

прикладн

• двигатель постоянного тока с крыльями HVAC

* коррекция бокового зеркала и складка зеркала заднего вида

• применение светодиодов

* мультикисточный электродвигатель и электромагнитный клапан
