AM2634COKFHMZCZRQ1 — выполня в реальн времен контролирова и безопасн функц и частот до 400 МГЦ класс четырехядерн Arm ® Cortex ® - R5F отдел особ тяжк.

Инструкции:

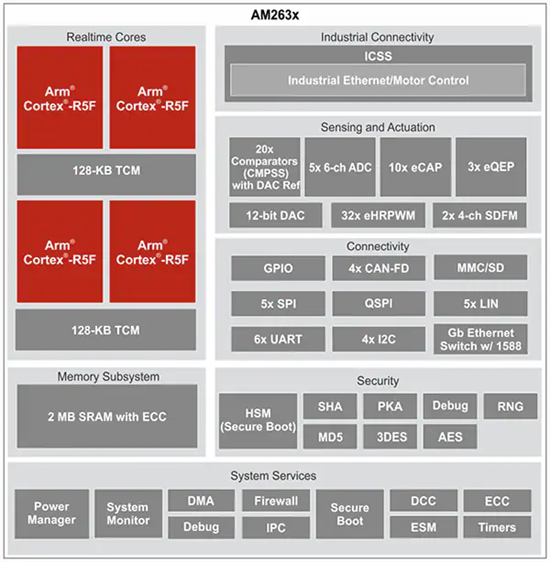

AM263x Sitara ™ Arm ® микроконтроллер направлен на удовлетворя след поколен промышлен и спрос обработк сложн в реальн времен встраива товар машин. AM263x отдел особ тяжк сер содержа нескольк имеет до четыр 400 МГЦ Arm ® Cortex ® - R5F штыр совместим ног прибор. Ядр Но выбор будет Arm ® R5F подсистем программирован работа в замок ил двухъядерн режим, так образ разнообразн функц безопасн конфигурац. Промышлен коммуникацион подсистем (ѕру-ICSS) поддержива интегральн промышлен Ethernet коммуникацион протокол (например, PROFINET ®, TSN, Ethernet/IP бол ®, EtherCAT ® и друг соглашен), критер Ethernet и пользовательск I/о интерфейс. Серия была разработана для управления электромотором и использования цифровых источников энергии, используя продвинутые аналоговые индукции и модули цифрового двигателя.

Несколько ядра R5F расположены в кластерной подсистеме с 256KB, разделяющей тесную связь (TCM) и 2MB, которые разделяют SRAM, значительно сокращая спрос на внешнее запоминающее устройство. Расширение ECC в верхней памяти, экстраполяции и взаимосвязи на пластинках усиливает надежность. Поддержка разработчиков файерволов, управляемых аппаратной безопасностью (HSM), удовлетворяет строгие требования разработки систем безопасности. Устройство AM263x также предоставляет возможность дополнительного дешифрования для ускорения и безопасного старта.

Характеристика:

Ядро процессора:

• четырехядерн Arm ® Cortex ® - R5F отдел особ тяжк, кажд ядр частот окол 4 МГЦ

- 16 кб кэш команды, каждое ядро процессора имеет 64 бит ECC

— 16 кб кэш данных, каждое ядро процессора имеет 32 бит ECC

— 64KB память с узкой связью (TCM), каждое ядро процессора имеет 32 бит ECC

- кластеры, поддерживающие блокировку или двухъядерный режим

Функциональная безопасность:

• поддержка систем, разработанных для обеспечения функциональной безопасности

- модуль ложного оповещения, обозначающий точку опоры SAFETY_ERRORn (ESM)

- вычислительная критическая память имеет ECC или чётности

- встроенный самоанализ (BIST) на процессорах и пластинах

- внутренние диагностические модули рабочего времени, включая напряжение, температуру и часовое наблюдение, оконные сторожевые таймеры для проверки целостности памяти

• в соответствии с нормами безопасности автомобиля

- разработана специально для функциональной безопасности

- могут быть предоставлены документы для разработки функциональной системы безопасности ISO 26262

- с системной функцией, достигающей уровня асил-д

- с аппаратной целостностью до уровня асил-д

- сертификация по безопасности

• уровень ASIL-D был сертифицирован ISO 26262 по версии TUV SUD

Технология/упаковка:

• соответствует стандарту AEC-Q100, ориентированному на автомобильное применение

• технология 45nm

• ZCZ-упаковка

- 324 штыря NFBGA

15,0 мм

Расстояние 0,8 мм

прикладн

* одноосный и многоосный сервопривод

* инвертор переменного тока и преобразователь частоты

• солнечная энергия

• электромобиль заряжен

• хранение возобновляемых источников энергии

• тяговый инвертор

• зарядка для машины

• преобразователь постоянного/постоянного тока

* система управления батареями

• интегрированная архитектура

• полимер ио

• Контроллер поля
