Shenzhen Mingjiada Electronics Co., Ltd (Поставка, приобретение) Microchip Ethernet VSC8541XMV-02 и VSC8541XMV-05 Однопортовый медный PHY Gigabit Ethernet с интерфейсом GMII/RGMII/MII/RMII

ОПИСАНИЕ

Устройства Microchip Ethernet PHY VSC8541XMV-02 и VSC8541XMV-05 предназначены для работы в условиях ограниченного пространства в приложениях 10/100/1000BASE-T. Они имеют встроенную заделку со стороны линии для экономии места на плате, снижения электромагнитных помех и повышения производительности системы. Кроме того, встроенная компенсация синхронизации RGMII устраняет необходимость во встроенных линиях задержки.

Устройства оснащены выходом тактового генератора восстановления для приложений синхронного Ethernet. Программируемый контроль тактового генератора подавляет нежелательное распространение тактовых импульсов и помогает предотвратить появление петель синхронизации. Устойчивость к петлям позволяет порту PHY переключаться между ведущим и ведомым синхронизаторами в режиме 1000BASE-T без прерывания соединения.

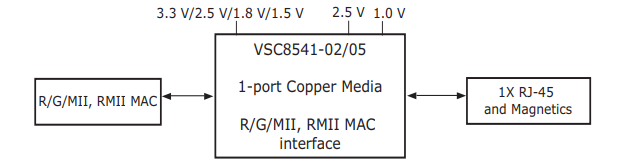

На следующем рисунке показан высокоуровневый обзор типичного применения VSC8541-02 и VSC8541-05.

Схема приложения

Основные характеристики

- Соответствует спецификациям IEEE 802.3 (10BASE-T, 100BASE-TX и 1000BASE-T)

- Поддерживает R/G/MII

- Поддерживает 1,5 В, 1,8 В, 2,5 В и 3,3 В CMOS для RGMII версий 1.3 и 2.0 (HSTL не поддерживается), GMII/MII и RMII версии 1.2

- Поддерживает различные источники тактовой частоты: 25 МГц Xtal, 25 МГц OSC, 50 МГц OSC, 125 МГц OSC.

- Поддерживает программируемые выходные частоты 25 МГц, 50 МГц или 125 МГц, независимо от выбранной частоты Xtal или OSC.

- Поддерживает несколько независимых вариантов аппаратной конфигурации

- Поддерживает все 5-битные адресации MDIO/MDC для схем с управляемым режимом работы с использованием подтягивающих/понижающих резисторов

- Соединение с низким альфа-режимом позволяет достичь 80 SER FIT (только VSC8541XMV-04).

- Устройство поддерживает рабочие температуры от -40 °C окружающей среды до 125 °C узла или от 0 °C окружающей среды до 125 °C узла

- Возможность сообщать, запрашивает ли партнер по каналу связи питание по Ethernet (PoE и PoE+).

- Поставляется в 68-контактном корпусе QFN размером 8 мм x 8 мм

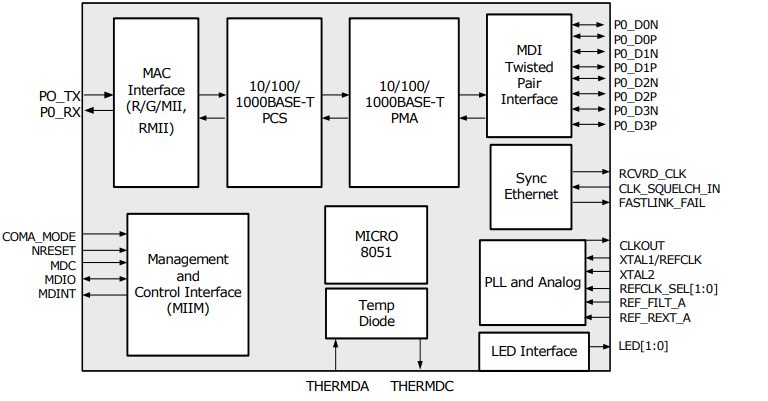

Блок-схема
