Инструкции:

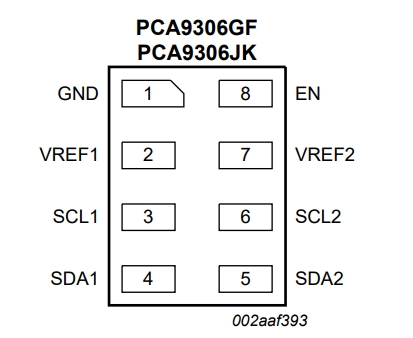

PCA9306JKZ — двухсторонний преобразователь напряжения C в квадрате c и SMBus в квадрате c и smbus с эндами ввода энергии (EN), работающий с 1,0 до 3,6 V и 1,8 V до 5,5 V. Устройство имеет форму упаковки 8-X2SON.

PCA9306 не является амортизатором шины, аналогичным PCA9509 или PCA9517A, который не может обеспечить конденсаторы двух уровней преобразования и физической сетки на одной стороне шины при боковых соединении. PCA9306 может изолировать только обе стороны, когда устройство отключается, при активации обеспечивается преобразование уровня напряжения.

PCA9306 также может использоваться для выполнения двух шины: одна работает на частоте 400 кц, а другая на частоте 100 кц. Если две шины работают на разных частотах, другая шина должна быть изолирована при проведении 400 кц операций. Если основной прибор работает на 400 кц, то максимальная частота работы системы может быть меньше 400 кц из-за задержки в добавлении преобразователя.

Как и в стандартной системе I в квадрате C, необходимо, чтобы верхний сопротивление обеспечило логический высокий уровень для шины преобразователя. PCA9306 имеет стандартную конфигурацию открытых наборов в квадрате I в квадрате C. Размер сопротивления верхнего натяжения зависит от системы, но каждая сторона конвертера должна иметь сопротивление верхнего натяжения. Устройство используется в основном для работы с приборами SMBus, а также со стандартными моделями, быстрыми и сверхбыстрыми моделями Plus I в квадрате C. Максимальная частота зависит от временной константы RC, но обычно поддерживает > 2 МГЦ.

Характеристики:

2 - битный двусторонний преобразователь, применяемый к линии SDA и SCL, которые используются в применении шины СИ в гибридном режиме I в квадрате C

Совместимость со стандартными моделями, быстрыми и быстрыми схемами плюс I в квадрате C в квадрате и SMBus

Максимальная задержка передачи ниже 1,5 нн, адаптация к стандартному режиму и скоростному режиму I в квадрате в квадрате C, а также к многократным основным приборам

Позволяет преобразование уровня напряжения между следующими напряжениями:

1.0 vvref (1) и 1,8 V, 2,5 V, 3,3 V или 5 V Vbias(2).

1,2 V Vref(1) и 1,8 V, 2,5 V, 3,3 V или 5 V Vbias(2).

1.8 V Vref(1) и 3,3 V или 5 V Vbias(2).

2,5 V Vref(1) и 5 V Vbias(2)

3.3 V Vref(1) и 5 V Vbias(2)

Обеспечить двустороннее преобразование напряжения, беснаправленный штыр

Межд ввод и вывод порт по состоян с низк 3,5 Ω - подключа меньш сигна искажен

Открытый I в квадрате C ширина I/O (SCL1, SDA1, SCL2 и SDA2)

5 V выдерживает I в квадрате C в квадрате c, поддерживая работу сигнала смешанной модели

EN = низкое электроснабжение обычно приводит к высокому сопротивлению со стороны SCL1, SDA1, SCL2 и SDA2

Операция без блокировки

Прямой вывод облегчает выхлопную трубу печатной платы

Защита ESD: более 2000 VBM по jd22 -A114, более 200 V-мм по jd22 -A115 и более 1000 V-CDM по jd22 -C101

* SO8, TSSOP8, VSSOP8, XQFN8, XSON8, XSON8U
