Электронное оборудование становится все более интеллектуальным и требует использования большего количества светодиодов для создания анимационных эффектов и индикаторных функций, поэтому необходимо использовать высокопроизводительные матричные двигатели LED для улучшения опыта пользователей в малых объемах.

Описание продукции:

Lp58667ybhr — высокопроизводительный светодиодный матричный двигатель. Устройство было интегрировано в постоянную ловушку с N (N = 7) переключателем MOSFET для поддержки N на 6 световых точек или N на 2 RGB светодиодов. LP5867 был интегрирован в семь мосфетов, таким образом поддерживая до 42 световых точек или 14 RGB светодиодов.

LP5867 поддерживает методы аналогового и PWM-настройки света одновременно. Для аналогово-настройки света можно регулировать каждый светодиод прыгнув на 256 ступенях. Для настройки света на PWM интегральный 8 - битный или 16 - битный конфигурационный генератор PWM может обеспечить гладкий и безшумный регулирующий свет. Каждая точка светодиодов может быть отображена произвольно до 8 - битной группы PWM для достижения общего управления светом.

Устройство LP5867 реализовало полный адресационный SRAM, тем самым уменьшая поток данных. Интегральная рефлекторная схема была устранена для устранения восходящей и нижней фигур. LP5867 также поддерживает возможность обнаружения открытых светодиодных дорог и коротких замыканий. LP5867 поддерживает 1MHz (максимум) I2C и 12MHz (максимум) SPI.

функц

* матричная топология LED:

- все шесть ям с семью переключателями сканирования, которые поддерживают 42 точки светодиоды

- настроенные на переключатели от 1 до 7

• диапазон рабочего напряжения:

— диапазон VCC/VLED: от 2,7 до 5,5 V

- совместимы с 1,8 V, 3.3V и 5V напряжением

• 6 ловушки с высокой точностью постоянства потока:

- когд VCC ≥ 3,3 ви, кажд ток, ям ток 0,1 ма - 50mA

- погрешность между приборами: минус 3%, когда ток канала равен 50mA

- погрешность между каналами: минус 3%, когда ток канала равен 50mA

- фазовое смещение сбалансированной переходной энергии

• сверхнизкий расход энергии:

* режим выключения: когда EN = низкий уровень электротока в обычное время ICC в норме, icc в километре A

* режим ожидания: когда EN = высокий уровень и CHIP_EN = 0 (сохраняемые данные), ICC 1010 мa

* рабочий режим: когда ток канала равен 5mA, ICC = 4.2 ма (типичное значение)

• гибкие опции освещения:

- раздельная система управления светодиодами

- аналоговая настройка света.

• обеспечение максимального скачкового тока (MC) для всех светодиодов

• 3 группы 7 - битных цветных токов (CC) RGB настроек

• обеспечить отдельные 8 - токовые установки (DC) для каждой световой точки

- настройте PWM на беззвучной частоте

* настройка света для всех светодиодных точек

* оптимизация света для 3 групп программируемых 8 - битных PWM для произвольного отображения световых точек

• настройка света для каждой точки светодиодов на 8 или 16 бит PWM

• полное адресное SRAM, которое может значительно сократить поток данных

• открытые/короткие испытания на различные световые точки

• обеспечение функции рефлекторизации и компенсации низкой яркости

• опция интерфейса:

— когда IFS = низкий электрический уровень обычно использует интерфейс 1MHz (максимум) I2C

— когда IFS = высокое электроснабжение обычно использует 12MHz (максимизированный) SPI интерфейс

прикладн

• светодиодная анимация и инструкции для следующих устройств:

- портативная электроника

- можно носить

Сеть вещей.

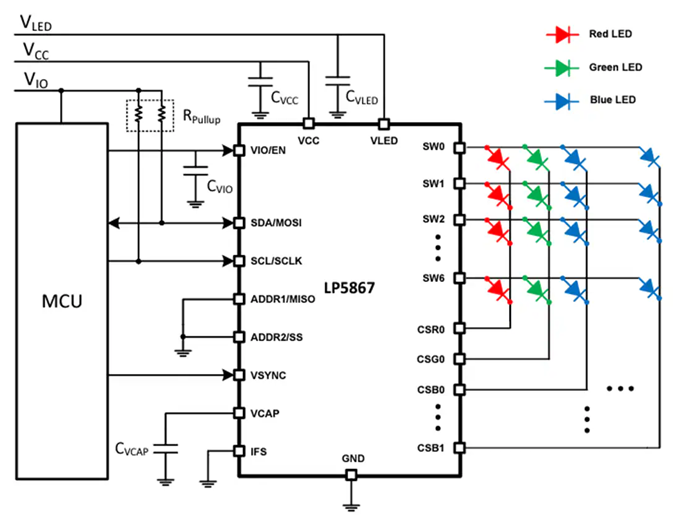

Упрощённая схема устройства LP5867YBHR
