TQL9093 - это усилитель с плоским усилением, высокой линейностью, Ultra-Low Noise
Описание:TQL9093 — плоский усилитель с высокой линейностью и ультранизким шумом, использующий 2 x 2 мм мини-наклейки на таблице. LNA обеспечивае…
Описание:
TQL9093 — плоский усилитель с высокой линейностью и ультранизким шумом, использующий 2 x 2 мм мини-наклейки на таблице. LNA обеспечивает 2 dB(пиковая плоская плотность) в ширине от 1,5 до 4 ГГЦ. При 2,6 ГГЦ усилитель обычно обеспечивает 20 dB усиления, + 41,5 dBm OIP3 при смещенной установке 120 ма и 0,6 dB коэффициент шума. LNA может быть отделена от 3,3 до 5 вольт. Устройство было оснащено индустриальным стандартом 2x2 мм, соответствующим стандартам green /RoHS.
TQL9093 использует высокопроизводительный E-pHEMT процесс внутреннего сопоставления, для которого требуется только пять внешних компонентов, которые могут быть использованы для получения одного положительного источника энергии: внешний дроссель RF и конденсатор блокировки/обходного пути, а также смещение резистора, соединяющего одну опору. LNA интегрирована в децентрализованную функцию, позволяющую работать в приложении TDD.
TQL9093 оптимизировал линейную производительность диапазона от 1,5 до 4 ГГЦ, но работал на низких частотах до 600 МГЦ
Характеристика:
Диапазон частот между 0,6 и 4,2 ГГЦ
Коэффициент сверхнизкого шума: 0,67 dB NF(2,6 ГГЦ)
Увеличение в диапазоне от 1,5 до 4 ГГЦ превышает 19 дб
Плоские 2 дб изменения в диапазоне от 1,5 до 4 ГГЦ
Регулируемая с отклонением, линейная оптимизация
120mA IDD время 41,5 dBm OIP3
Схема выключения с логикой 1.8 в
Безусловная стабильность
Контрольный штырь с выключателем
Поддерживайте выключение с помощью гиперпривода
Питание +3V + +5V; В этом нет необходимости
Приложение:
Ретранслятор/DAS
Подвижная инфраструктура
LTE/WCDMA/CDMA/GSM
Универсальный wi-fi
Система TDD или FDD

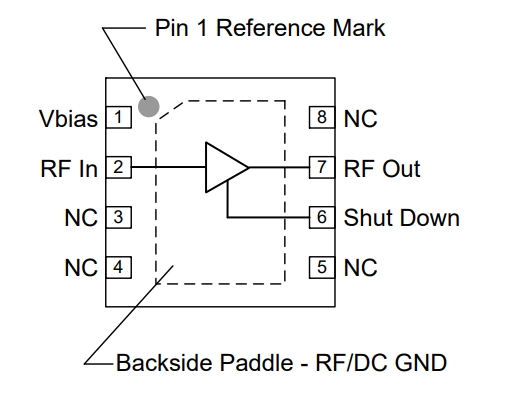

Блок-схема TQL9093 rf-усилитель
