Shenzhen Mingjiada Electronics Co, Ltd [Поставка Ethernet PHY] Microchip VSC8531XMW-01 Однопортовый трансивер Gigabit Ethernet с интерфейсом RGMII/RMII

Описание устройства VSC8531XMW-01

Маломощный Cu PHY малого форм-фактора с поддержкой IEEE 802.3az Energy Efficient Ethernet (EEE) и Wake-on-LAN (WoL) для широчайшего ввода-вывода LVCMOS. Устройство VSC8531XMW-01 выпускается в миниатюрном однорядном корпусе QFN размером 6 мм x 6 мм, предназначенном для приложений 10/100/1000BASE-T с ограниченным пространством. Оно имеет встроенную заделку со стороны линии для экономии места на плате, снижения электромагнитных помех и повышения производительности системы. Кроме того, встроенная компенсация временной совместимости со стандартом RGMII версии 2.0 устраняет необходимость во встроенных линиях задержки.

Устройство поддерживает самый широкий в отрасли диапазон уровней LVCMOS параллельного интерфейса MAC, включая 1,5 В, 1,8 В, 2,5 В и 3,3 В, а также 1,2 В, 1,5 В, 1,8 В, 2,5 В и 3,3 В для интерфейса MDIO/MDC.

В VSC8531XMW-01 реализована технология EcoEthernet™ 2.0 от Microchip с энергоэффективным Ethernet и функциями энергосбережения, которые снижают энергопотребление в зависимости от состояния канала и длины кабеля. Она оптимизирует энергопотребление на всех рабочих скоростях канала и поддерживает управление питанием Wake-on-Network с помощью магических пакетов.

Особенности продукта

- Превосходный физический уровень и технология интерфейса

- Встроенный медный трансивер Ethernet 10/100/1000BASE-T (совместимый с IEEE 802.3ab) с единственным в отрасли алгоритмом диагностики кабеля VeriPHY™, не требующим TDR.

- Запатентованный линейный драйвер с архитектурой режима напряжения с низким уровнем ЭМИ и встроенным оконечным резистором со стороны линии

- Пробуждение в сети с помощью Magic Packets

- Поддержка HP Auto MDIX и Manual MDI/MDIX

- MAC-интерфейс RGMII/RMII

- Поддержка джамбо-кадров до 16 килобайт с программируемыми FIFO синхронизации

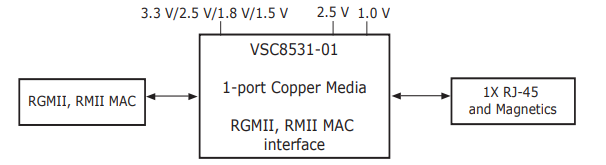

Диаграмма приложения
