Шэньчжэнь Минджиада Электроникс Лтд. Поставка, утилизация LAN9254-V/JRX (Microchip) EtherCAT-контроллера с двумя встроенными Ethernet PHY

LAN9254-V/JRX - Описание продукта:

LAN9254-V/JRX - это 3-портовый контроллер EtherCAT SubDevice с двумя интегрированными Ethernet PHY, каждый из которых содержит полнодуплексный трансивер 100BASE-TX, поддерживающий работу со скоростью 100 Мбит/с (100BASE-TX). LAN9254 поддерживает HP AutoMDIX, позволяя использовать прямое подключение или перекрестные LAN-кабели. Поддерживается диагностика EtherCAT P и Signal Quality Index PHY. LAN9254 включает контроллер EtherCAT SubDevice с двухпортовой памятью (DPRAM) объемом 8 Кбайт и 8 блоками управления памятью Fieldbus (FMMU). Каждый FMMU выполняет задачу сопоставления логических адресов с физическими адресами.

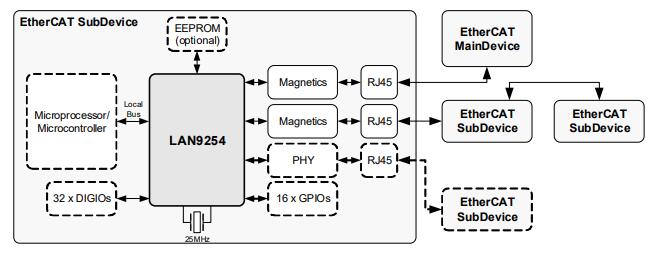

LAN9254-V/JRX - системная блок-схема:

LAN9254-V/JRX - Основные характеристики продукта:

3-портовый EtherCAT SubDevice контроллер с 8 блоками управления памятью Fieldbus (FMMU) и 8 SyncManagers.

Интерфейсы для большинства 8/16-битных встраиваемых контроллеров и 32-битных встраиваемых контроллеров с 8/16-битной шиной

Встроенные Ethernet PHY с HP Auto-MDIX

Поддержка технологии Wake on LAN (WoL)

Режим пониженного энергопотребления позволяет системам переходить в спящий режим до обращения к основному устройству

Поддержка диагностики кабелей

Входы/выходы с переменным напряжением от 1,8 до 3,3 В

Встроенный регулятор 1,2 В для работы с одним напряжением 3,3 В

LAN9254-V/JRX - целевые приложения

Управление движением двигателя

Автоматизация процессов/заводов

Коммуникационные модули, интерфейсные платы

Датчики

Гидравлические и пневматические клапанные системы
