Шэньчжэнь Минджиада Электроникс Лтд. Поставка, утилизация KSZ9021GQI [Microchip] Трансивер физического уровня Gigabit Ethernet

Описание

KSZ9021GQI - полностью интегрированный трехскоростной (10Base-T/100Base-TX/1000Base-T) трансивер физического уровня Ethernet для передачи и приема данных по стандартному кабелю CAT-5 на основе неэкранированной витой пары (UTP). KSZ9021GQ обеспечивает промышленный стандарт GMII/MII (Gigabit Media Independent Interface / Media Independent Interface) для прямого подключения к GMII/MII MAC в процессорах и коммутаторах Gigabit Ethernet для передачи данных на скорости 1000 Мбит/с или 10/100 Мбит/с.

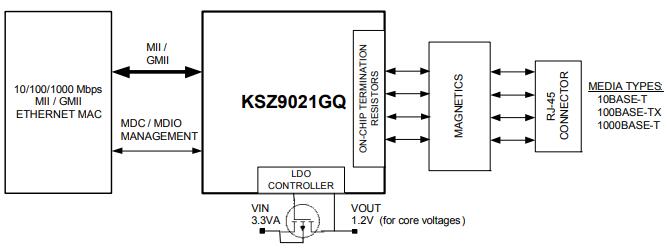

KSZ9021GQI - функциональная схема:

Особенности продукта

Одночиповый трансивер Ethernet 10/100/1000 Мбит/с, соответствующий стандарту IEEE 802.3

Интерфейс, совместимый со стандартом GMII/MII

Автосогласование для автоматического выбора наивысшей скорости соединения (10/100/100 Мбит/с) и дуплекса (полу/полный)

Оконечные резисторы на кристалле для дифференциальных пар

Встроенный LDO-контроллер для поддержки работы с одним питанием 3,3 В - требуется только внешний FET для генерации 1,2 В для ядра

Поддержка джамбо-кадров размером до 16 КБ

Выход опорного тактового генератора 125 МГц

Программируемые светодиодные выходы для связи, активности и скорости

Коррекция блуждания по базовой линии

Режимы обратной петли для диагностики

Автоматическое обнаружение и коррекция замены пар, перекоса пар и полярности пар

Интерфейс управления MDC/MDIO для конфигурации регистров PHY

Возможность подключения контактов прерывания

Режимы отключения питания и энергосбережения
