Шэньчжэнь Минджиада Электроникс Лтд. [Поставка, утилизация] BCM84880B0KFSBG (Broadcom) Однопортовый Ethernet CMOS Трансивер

Описание продукта

BCM84880B0KFSBG - это однопортовый CMOS-трансивер Ethernet 5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX. Устройство выполняет все функции физического уровня для Ethernet 5GBASE-T, 2.5GBASE-T, 1000BASE-T и 100BASE-TX по витой паре категории Cat5e, 6 или 6A. BCM84880 поддерживает интерфейсы USXGMII, XFI, 5000BASE-X, 2500BASE-X и 1000BASE-X (SGMII) для подключения к MAC. BCM84880 представляет собой высокоинтегрированное решение, объединяющее цифровые адаптивные эквалайзеры, АЦП, фазовращатели, линейные драйверы, кодеры, декодеры, эхоподавители, подавители наводок и все необходимые вспомогательные схемы.

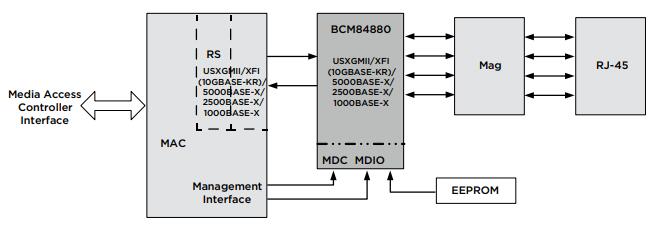

BCM84880 Блок-схема:

Основные характеристики

Одночиповый интегрированный однопортовый приемопередатчик Ethernet - МАК на магнетике:

- 5GBASE-T 802.3bz

- 2.5GBASE-T 802.3bz

- 1000BASE-T IEEE 802.3ab

- 100BASE-TX IEEE 802.3u

- 5G NBASE-T spec.

- 2.5G NBASE-T spec.

USXGMII, XFI. MAC-интерфейсы 5000BASE-X, 2500BASE-X и 1000BASE-X (SGMII)

Выходной импеданс, согласованный с трассой

Обратная связь со стороны линии

Низкий уровень электромагнитных помех (EMI)

Улучшенная диагностика кабеля

Поддержка джамбо-пакетов размером до 18 КБ

Обнаружение и коррекция замены пар (кроссовер MDI), перекоса пар и полярности пар

Поддержка граничного сканирования по стандартам IEEE 1149.1 (JTAG) и IEEE 1149.6 (ACJTAG)

КМОП-ядро с низким энергопотреблением, 1,0 В

Входы/выходы MDIO 1,2 В или 2,5 В, входы/выходы КМОП 1,8 В

Корпус устройства: 11 мм × 11 мм BGA
