Mingjiada Electronics Оригинальные поставки Microchip Ethernet PHY VSC8530XMW-04 Однопортовый медный PHY Fast Ethernet промышленного класса с интерфейсом RGMII/RMII

1.Обзор

Устройство VSC8530XMW-04 предназначено для приложений с ограниченным пространством 10/100BASE-TX. Оно имеет встроенную заделку со стороны линии для экономии места на плате, снижения электромагнитных помех и повышения производительности системы. Кроме того, встроенная компенсация синхронизации RGMII устраняет необходимость во встроенных линиях задержки.

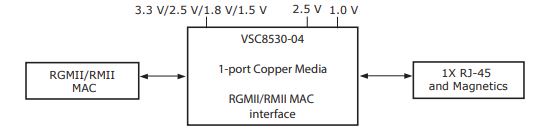

1.2 Схема применения

1.3 Ключевые особенности

- Превосходный физический уровень и технология интерфейса

- Встроенный медный трансивер Ethernet 10/100BASE-TX с единственным в отрасли алгоритмом диагностики кабеля VeriPHY™, не основанным на TDR.

- Запатентованный линейный драйвер с архитектурой режима напряжения с низким уровнем электромагнитных помех и встроенным оконечным резистором со стороны линии

- Пробуждение в сети с помощью Magic Packets

- Поддержка HP Auto MDIX и Manual MDI/MDIX

- MAC-интерфейс RGMII/RMII

- Поддержка джамбо-кадров до 16 килобайт с программируемыми FIFO синхронизации

1.4 Основные технические характеристики

- Соответствует спецификациям IEEE 802.3 (10BASE-T, 100BASE-TX)

- Поддерживает RGMII, RMII

- Поддерживает 1,5 В, 1,8 В, 2,5 В и 3,3 В CMOS для RGMII версий 1.3 и 2.0 (HSTL не поддерживается) и RMII версии 1.2

- Поддерживает различные источники тактовой частоты: 25 МГц Xtal, 25 МГц OSC, 50 МГц OSC и 125 МГц OSC.

- Поддерживает программируемые выходные частоты 25 МГц, 50 МГц или 125 МГц, независимо от выбранной частоты Xtal или OSC.

- Поддержка нескольких независимых вариантов аппаратной конфигурации

- Поддерживает все 5-битные адресации MDIO/MDC для схем с режимом управления с использованием подтягивающих/отводящих резисторов.

- Устройство поддерживает рабочие температуры от -40 °C окружающей среды до 125 °C температуры спая.

- Опционально сообщает, запрашивает ли партнер по каналу связи питание по Ethernet (PoE и PoE+).

- Выпускается в 48-контактном корпусе QFN размером 6 мм x 6 мм.

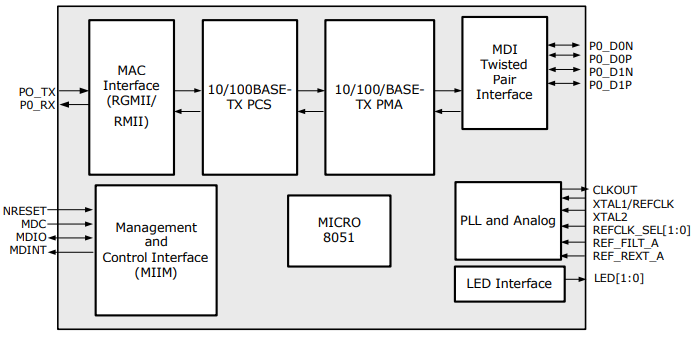

2. Блок-схема
