Shenzhen Mingjiada Electronics поставляет и восстанавливает ISOW1044DFMR TI с низким уровнем излучения, 5kVrms изолированный приемопередатчик CAN FD с интегрированным источником питания постоянного/постоянного тока.

Описание:

ISOW1044 — транситтер с электроизоляционной системой управления (CAN), встроенный в изолированный прямоточный/постоянный преобразователь, без необходимости использовать отдельные изолированные источники энергии в ограниченном пространстве. Низкоуровневый преобразователь постоянного/постоянного тока в соответствии со стандартом B класса излучения CISPR 32, использующий только два ферритных шарика на простых двух слоях PCB. Дополнительный выходной ток 20mA может использоваться для питания других электросхем на панели. Устройство имеет интегрированный 10 мбип GPIO канал, который помогает удалять цифровые изоляторы или оптические связи, которые используются для диагностики, светодиодных индикаторов или мониторинга питания.

функц

• соответствие стандарту ISO 11898-2:20 на физическом уровне

- поддержка классической банки: 1Mbps

* оптимизация на CAN FD: 2Mbps и 5Mbps

• интегрированный преобразователь с низким пуском и низким шумом

— соответствует стандартам класса CISPR 32 и EN 55032 B, которые имеют более 6dB в двойном PCB

- преобразователь низкочастотного питания в 25 МГЦ может достичь низкой производительности шума

* другие 10Mbps GPIO каналы

• эффективная выходная мощность

- типичная эффективность: 47%

- изолированная точность выходного напряжения: минус 5%

- дополнительный выходной ток: 20mA

• независимое питание для канистр и прямых/прямых потоков

— логический источник питания (VIO) : 1,71 V — 5,5 V

- источник питания (VDD) : от 4,5 до 5,5 V

* CAN FD трансивер, поддерживающий защиту от неисправностей

Напряжение минус 58V

- сенсорное входное напряжение: минус 12V

- дистанционное пробуждение через режим буждения шины

* классическая циклическая задержка: 167ns

• опция усиленной и базовой изоляции

• высок CMTI: 100 кв/МКМ s (типичн показател)

* защита высокой линии ESD, базирующейся на GND2

* HBM ESD: минус 12 кв

- контактный разряд IEC 61,000 -4-2 контактный разряд: минус 8kV

• работ температурн диапазон: - 40 ° C до 125 ° C

• ограничение тока и выключение тепла

• 20 - тиметровая изоляция SOIC

• сертификация по безопасности (план) :

- расширенная и базовая изоляция, соответствующая стандарту DIN VDE V 0884 — 11:20 — 01

- программа аутентификации компонента 1577

* IEC 62368-1, IEC 61010-1, IEC 60601-1 и GB 4943.1 — сертификат 2011

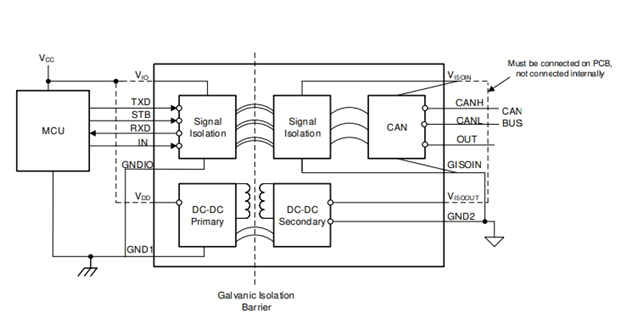

Принципиальная схема

прикладн

• автоматизация завода

• автоматизация здания

• промышленный транспорт

* фотоэлектрический инвертор, защитное реле

• двигатель
