Представление приборов

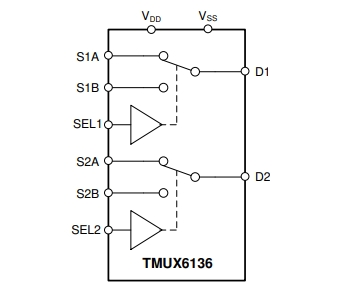

TMUX6136 + 16,5 V-канальный SPDT переключатель предоставляет моделируемый выход CMOS, содержащий два отдельных SPDT-переключателя. Прибор обладает чрезвычайно низким током утечки и электрическим зарядом, который идеально подходит для измерения высокой точности. TMUX6136 обеспечивает низкий электрический ток (17 м), пригодный для портативных приложений.

TMUX6136 был разработан для использования с двойным источником питания (минус 5V — минус минус 165 V), одним источником питания (10V — 16,5 V) или асимметричным. Обеспечение совместимости TTL/CMOS посредством цифрового выбора фиксатора (SELx) с пороговым значением совместимости транзистора-транзистора (ТТЛ). TMUX6136 может переключать Один из двух входных входов (Sx) в общий выход (D), в зависимости от состояния, в котором селексы приводятся. Переключатель обладает превосходной проводящей силой в обоих направлениях. В позиции "включения" диапазон входного сигнала TMUX6136 может быть расширен до диапазона питания. Уровень сигнала TMUX6136 до напряжения питания блокируется в отрыве. Все переключатели сначала открыты, а затем соединены (BBM).

функц

Широкий диапазон питания: от 0,5v до 0,16,5 V (двойной источник питания) или от 10V до 16,5 V (Один источник питания)

Функция блокировки удовлетворяет требованиям класса а класса джед78 II (100mA на всех шипах).

Низкий электроемкость: 5.5pF

Низкий входной ток: 0,5 pA

Ввод низкого заряда: - 0,4 ПК

Низк-понятн сопротивлен: 120 Ωm

Быстрое преобразование: 66ns

Сначала выключаем и выключаем

Штыри SELx могут соединяться с VDD и интегрировать функции подтягивания

Логический уровень: 2V-VDD

Защита от манекенов (HBM) ESD: все отметки плюс-минус 2kV

Выход на орбиту

Низк питан ток: 17 МКМ а

Промышленный стандарт TSSOP инкапсулирован

прикладн

Автоматизация завода и контроль промышленных процессов

Программируемый логический контроллер (PLC)

Аналоговый входной модуль

Испытательное устройство

Цифровая таблица

Система мониторинга батареи

Shenzhen Mingjiada Electronics приобрела TI _ TMUX6136PWR ± 16,5V, 2: 1 (SPDT), 2-канальный прецизионный аналоговый переключатель, добро пожаловать на консультацию!
