обзор

Broadcom ACPL-064L-цифровой CMOS-ответчик (cmos-оптический ответчик) — прибор с сверхнизким энергопотреблением и 10 мбид, интегрированный в AIGaAs LED и интегрированный высокочастотный фотодетектор. Ток прямого светодиода в ACPL-064L низкий до 1,6 миллиампер, что означает, что большинство микропроцессоров могут непосредственно управлять светодиодами. Цифровые CMOS-ответвители Broadcom имеют встроенную защиту фарадея, обеспечивающую совместную модульную переходную устойчивость к возмущению до 20kV/ s.

ACPL-064L реализирует максимальный коммуникатор и изоляцию схем DC, сохраняя при этом совместимость TTL/CMOS. Цифровые CMOS-накопители Broadcom были разработаны для управления временем подъёма и снижения в более широком диапазоне емкостей нагрузки. ACPL-064L идеально подходит для цифрового изоляции коммуникационных интерфейсов, микропроцессоров, а также для ADC и DAC.

функц

1,3 ма/канал с максимальным сверхнизким потоком IDD

1,6 МЛН с низким входным током

Управление выходами со встроенным маятником

Наименьшая коморфная подача VCM = 1000V часов (CMR) равна 20kV/ m s

Минимальная скорость 10 мб

- 40 ° C до + 105 ° C широк диапазон температур обм и DC гарантирова характеристик

Так, SO-5, SO-8, вытяните SO-6 и вытяните широкий выбор для SO-8

Сертификат безопасности

= = сертификат u.1577 = = ACPL-064 l/M61L = 1 минута, ACPL-W61L/K64L / 5000Vrms

CSA одобрено.

Усовершенствованная изоляция IEC/EN/DIN EN 60747-5 сертифицирована

Соответствует стандартам RoHS

прикладн

Интерфейс связи :RS485, CANBus и I2C

Интерфейс системы микропроцессоров

Цифровой изоляция модуля и модуля

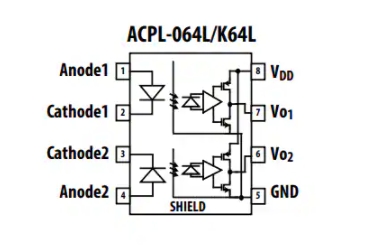

Функциональная блок-схема

Mingjiada Electronics поставляет/перерабатывает ACPL-064L-560E Broadcom Broadcom, высокоскоростной оптический муфта 10MBd.
