обзор

Модуль питания интегральных индукторов lmz23601v5silr разработан специально для использования в ограниченных пространственных отраслях промышленности. Устройство обеспечивает 5V и 3.3V двумя постоянными выходными напряжениями, а также настраиваемыми (ADJ) опциями для поддержки диапазона от 1,2 до 15V.

LMZM23601 имеет диапазон входного напряжения от 4V до 36V, обеспечивающий выходной ток до 1000mA. Этот модуль питания был чрезвычайно простым и мог быть спроектирован с помощью двух внешних компонентов, которые могли бы быть реализованы на выходе 5V или 3.3V. Все аспекты LMZM23601 были оптимизированы для производительности ограниченных пространств, низкоemi промышленных приложений. Нормальный источник питания утечки энергии обеспечивает реальные указания состояния системы без использования дополнительных компонентов мониторинга, что экономит расходы и пространство для платных плат. PWM и конвертац межд волшебн модел бесшовн и тольк 28 МКМ а без нагрузк источник питан ток но обеспеч ве нагрузк эффективн и мгновен состоян ответ. Для облегчения регулирования выходного тока была достигнута совместимость между lmzm2301 и LMZM23600, поддерживающим выходной ток 500mA.

прикладн

* сенсорный датчик

* тесты и измерения

• инфраструктура электросети

• применение ограниченного типа пространства

функц

• широкий диапазон входного напряжения от 4V до 36V

• 1,2 V — 15V регулируемое выходное напряжение и 3,3 V или 5V фиксированные варианты выходного напряжения

• выходной ток 1A

• 5V и 3.3V экспортные конструкции требуют только ввода и вывода конденсаторов

• размер решения 27mm2, используя одностороннюю планировку

• 28 МКМ а без нагрузк питан ток

• 2 а выключа ток

• признак нормального состояния энергии

• синхронизация внешних частот

• выбранный шаблон для штыря

- обязательный PWM-режим может выполнять постоянные частотные операции

- эффективная автоматическая PFM-модель, которая может быть эффективной в условиях легкой нагрузки

• компенсация кольцевой цепи внутреннего управления, мягкий запуск, ограничение тока и UVLO

• микроскопические 3,8 мм на 3 мм 1,6 мм

• LMZM23601 и с помощ WEBENCH ® Power Designer созда сдела на заказ проект

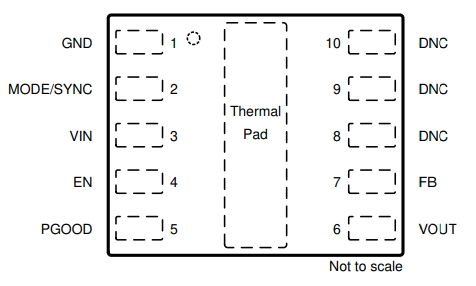

Диаграмма.
