Описание продукции

Lmg3522r050r50rqsr GaN FET обладает интегрированными двигателями и защитными функциями, применяемыми к преобразователям питания в режиме переключения, которые позволяют проектировщикам достичь более высокой плотности и эффективности мощности.

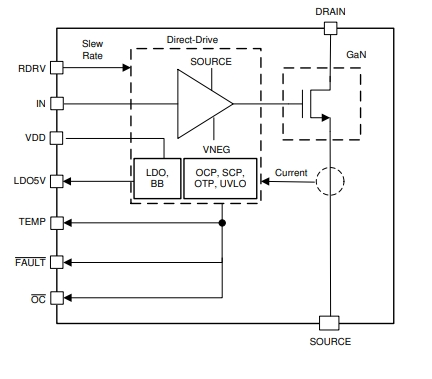

LMG3522R050 интегрирован в кремниевый двигатель, который может достигать скорости переключения до 150V/ нс. В отличие от дискретного кремниевого диска, интегрированная сетка TI смещена с более высокой сеткой SOA. Эта интегральная функция сочетается с технологией низкоиндуктивной упаковки TI, которая может обеспечить чистые переключатели и сверхмаленькие генераторы в топологии жесткого переключателя питания. Интенсивность регулируемой сетки позволяет контролировать колебание между 15V/ нс и 150V/ns, которое может использоваться для активного управления EMI и оптимизации производительности переключателя.

Высшие функции управления энергией включают в себя цифровые отчеты о температуре и обнаружение неисправностей. Температура в газонфете сообщается с переменной долей пустоты на выходе PWM, что облегчает управление загрузкой оборудования. Неисправность отчета включает в себя перегрев, перетекание и мониторинги UVLO.

функц

* 650V GaN-on-Si FET с централизованным сеточным приводом

- интегральное высокоточное смещение напряжения сетки

- 200V/n FET для ослабления подавления

- частота переключения на 3,63,6 МГЦ

* 15-V-v/нс — 150V/ns для оптимизации производительности переключателя и облегчения EMI

- работает с электроэнергией от 7.5 до 18V

• сильная защита

- периодическая перетечка и защита от замыкания замка менее, чем 100 нн

- при крутом выключателе выдерживает 720V волну

- самозащита от внутреннего перегрева и мониторинга увло

• более высокое управление энергией

- цифровой температурный выход PWM

• охлаждение верхней части 12mm на 12mm VQFN отделяет электрические пути от тепловых, что позволяет достичь более низкой индуктивной цепи питания

прикладн

• переключатель питания в режиме переключения

• коммерческая сеть и сервер PSU

• выпрямитель питания коммерческой связи

* фотоэлектрический инвертор и промышленный двигатель

• бесперебойное питание
