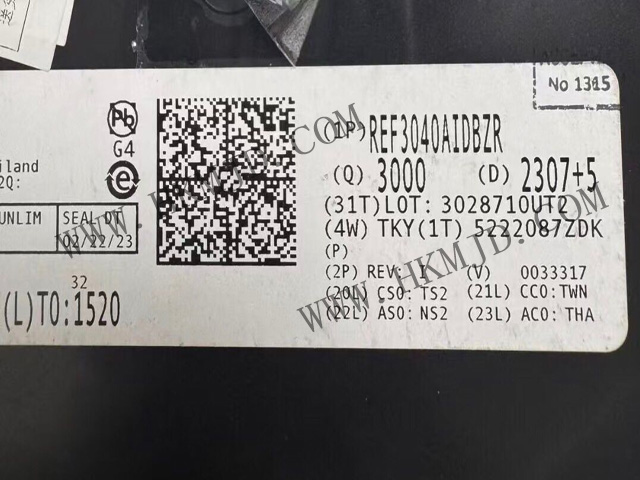

Mingjiada Поставка [TI] REF3040AIDBZR——Опорное напряжение низкого тока, SOT-23-3

REF3040AIDBZR Подробное описание продукта

REF3040AIDBZR — это прецизионный микросхема эталонного напряжения с низким энергопотреблением и низким падением напряжения, произведенная компанией Texas Instruments (TI) с использованием конструкции с фиксированным выходным напряжением.

Чип REF3040AIDBZR принадлежит к серии REF30xx компании TI и в основном обеспечивает высокостабильное опорное напряжение 4,096 В. В нем используется передовая технология опорного напряжения bandgap и производственные процессы CMOS, что обеспечивает стабильную работу и надежность.

REF3040AIDBZR разработан для обеспечения стабильной работы без необходимости использования внешнего емкостного конденсатора, что значительно упрощает конструкцию периферийных схем. Номинальный диапазон рабочих температур от -40 °C до +125 °C позволяет ему выдерживать жесткие условия промышленной эксплуатации.

2. Технические характеристики REF3040AIDBZR

Выходное напряжение    4,096 В

Начальная точность    ±0,2%

Температурный коэффициент    ±75 ppm/°C (от -40 °C до +125 °C)

Диапазон входного напряжения    От 4,146 В до 5,5 В

Выходной ток    25 мА (максимум)

Ток покоя (Iq)    50 мкА (максимум)

Падение напряжения    1 мВ (типичное)

Напряжение шума    От 0,1 Гц до 10 Гц: 45 мкВp-p; от 10 Гц до 10 кГц: 128 мкВrms

Тип корпуса    SOT-23-3

Диапазон рабочих температур    От -40 °C до +125 °C

3. Особенности продукта REF3040AIDBZR

Сверхвысокая точность и стабильность: начальная точность ±0,2 % и низкий температурный коэффициент ±75 ppm/°C обеспечивают исключительную стабильность выходного напряжения во всем диапазоне рабочих температур, что позволяет получить надежный эталон для преобразований АЦП и ЦАП.

Сверхнизкое энергопотребление: с типичным током покоя всего 50 мкА, он является отличным выбором для портативных устройств с батарейным питанием, эффективно продлевая время работы устройства.

Микрокорпус: благодаря использованию сверхкомпактного корпуса SOT-23-3 он значительно экономит место на печатной плате, что делает его очень подходящим для компактных конструкций с ограниченным пространством.

Низкий падение напряжения: для работы требуется минимальное падение напряжения 1 мВ, что обеспечивает эффективную работу при близких входном и выходном напряжениях, тем самым повышая эффективность источника питания.

Низкий уровень шума: исключительно низкий уровень шума (45 мкВp-p, 0,1 Гц-10 Гц) обеспечивает чистое опорное напряжение для высокоточных измерений, сводя к минимуму шумовые помехи, влияющие на целостность сигнала.

Не требуется внешняя емкость: REF3040AIDBZR разработан для обеспечения стабильности без дополнительной емкости нагрузки, что упрощает конструкцию схемы и снижает затраты на внешние компоненты и площадь печатной платы.

4. Области применения REF3040AIDBZR

Благодаря своим выдающимся характеристикам REF3040AIDBZR играет важную роль во многих секторах, где требуются прецизионные эталонные напряжения:

Портативные и питаемые от батарей устройства: включая смарт-часы, мониторы здоровья и портативные сенсорные узлы, где его низкое энергопотребление помогает максимально продлить срок службы батареи.

Прецизионные системы сбора данных: служат в качестве источников опорного напряжения для аналого-цифровых преобразователей (АЦП) и цифро-аналоговых преобразователей (ЦАП) высокого разрешения, широко используемых в испытательном и измерительном оборудовании, промышленных системах управления и картах сбора данных.

Медицинская электроника: используется в мониторах артериального давления, глюкометрах, портативных ультразвуковых системах и других медицинских устройствах, требующих исключительной точности и надежности измерений.

Системы промышленной автоматизации и управления: обеспечивают стабильные эталоны в промышленных приложениях, таких как датчики давления, датчики температуры и модули ПЛК. Широкий диапазон рабочих температур подходит для суровых промышленных условий.

Коммуникационная инфраструктура: обеспечивает стабильные эталоны напряжения для радиочастотных блоков и схем обработки сигналов в базовых станциях, гарантируя качество обработки сигналов.

Автомобильная электроника: соответствует соответствующим автомобильным стандартам, а диапазон рабочих температур делает его подходящим для высоконадежных автомобильных электронных модулей.

Микросхема эталонного напряжения REF3040AIDBZR с фиксированным выходным напряжением 4,096 В, высокой точностью ±0,2 %, низким током покоя 50 мкА и компактным корпусом SOT-23-3 представляет собой идеальное решение для множества прецизионных электронных систем.

Компания Mingjiada Electronics поставляет TI REF3040AIDBZR — источник опорного напряжения серии с температурным дрейфом 50 ppm/°C и током Iq 50 мкА, обеспечивающий стабильную работу в прецизионных приложениях. Для получения дополнительной информации о продукте или цене REF3040AIDBZR обращайтесь в компанию Mingjiada Electronics:
