обзор

LTC3265 — низкошумный, двухполярный источник питания, встроенный в бустерный зарядный насос, отрицательный выходной насос и два стабилизатора с низким шумом плюс минус LDO. Подъёмная зарядная помпа отвечает за питание стабилизатора после положительной LDO, который используется для питания стабилизатора отрицательной LDO. Каждый LDO может обеспечить выходной ток до 50 МЛН. Выходное напряжение LDO может регулироваться с помощью внешних делителей сопротивления.

Зарядный насос использует режим низкостатического импульса тока или постоянный режим низких шумов. Во время операций с активным режимом бутафорные зарядные насосы регулируют выход (VOUT+) до 0,94 • 2 • вин_p, в то время как отрицательные зарядные насосы модулируют выход (VOUT - 2) до - 0,94 • VIN_N. Во время операций с активным режимом LTC3265 поглощает только 135 м статического тока (в обоих случаях LDO в режиме наведения).

функц

Подзарядный насос может генерировать 2·VIN_P (диапазон codice_p: 4.5V — 16V)

Отрицательные зарядные насосы могут генерировать-VIN_N (диапазон codice_n: 4.5V - 32V)

Низкий шум положительного стабилизатора LDO может обеспечить до 50 МЛН

Низкий шум, отрицательный LDO-стабилизатор может обеспечить до 50 МЛН

В экстрен модел (глушилк Mode ®) в операцион 135 μ а статическ ток (об правд стабилизатор напряжен в состоян-по)

Частота программируемых генераторов от 50 кц до 500 кц

Он может оставаться стабильным при использовании керамических конденсаторов

Короткое замыкание/тепловая защита

Плоская упаковка TSSOP 3mm x 5mm 18 с инкапсулами DFN и более устойчивой к жаре 20 - тицилиндровой инкапсуляцией tssop

прикладн

• низкошумный биполярный/отрицательный источник питания

• генератор смещения низкошумов в промышленности/приборах

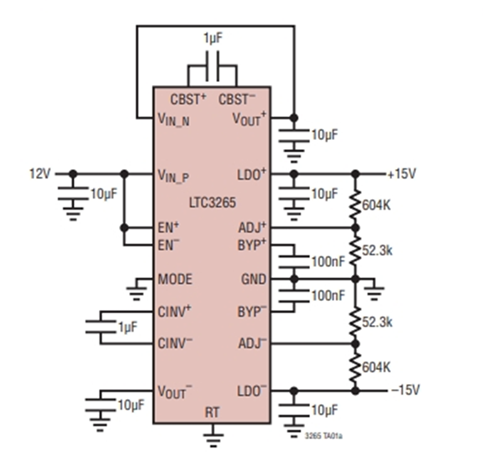

Классическое применение

Mingjiada Electronics поставляет/перерабатывает оригинальный LTC3265EDHC с низким уровнем шума двойного источника питания и повышающим и обратным зарядным насосом.
