обзор

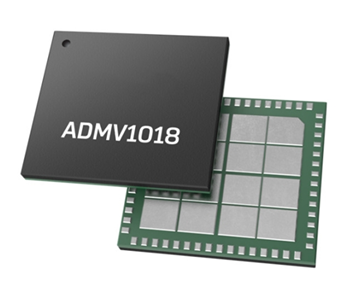

ADMV1018 представляет собой кремниево-германиевый (SiGe), микроволновый, восходящий и нисходящий преобразователь, оптимизированный для 5G радиоконструкций с рабочим диапазоном частот от 24,0 ГГц до 29,5 ГГц.

Верхние преобразователи частоты обеспечивают два режима переключения частоты. Устройство может преобразовывать сигнал непосредственно в RF с дифференцированной базой/ортогональной (I/Q), а также выполнять односторонние частотные преобразования из сложных средних частот (IF). Входные пути с дифференцированной базой I/Q могут быть отключены, а модулированные однополюсные сигналы средних частот в диапазоне от 2 ГГЗ до 9,5 ГГЦ могут передавать промежуточные частоты. Затем эти сигналы могут быть переданы с верхних частот до 24,0 ГГЦ до 29,5 ГГЦ одновременно подавляя стороны, которые не нужны, и подавляя их чаще, чем 25 дб. Последовательный портовый интерфейс (SPI) предоставляет ортогональную фазовую коррекцию для достижения оптимального подавления боковой полосы. Кроме того, когда не требуется оптимизация несущей передачи, интерфейс SPI позволяет выключать выходной выходной детектор для снижения энергопотребления.

Нижние преобразователи частоты предлагают два режима переключения частоты. Устройство способно непосредственно ортогонально отрегулировать исходящие сигналы дифференцированной базы I/Q, а также зеркальное подавление множественных частот от частоты частотной передачи до одной конечной. При выходе из базовой полосы I/Q commode напряжение может быть программировано в диапазоне от 0,75 V до 2,15 V, а SPI обеспечивает оргональную фазовую настройку для оптимизации производительности ввода /Q. Или же можно отключить базовый выход ввода /Q, а сигнал ввода /Q может быть передан с помощью активного барона внутри диска, чтобы обеспечить двухстороннее комплексное количество если в диапазоне от 2 ГГЗ до 9,5 ГГЦ. Когда прибор используется как зеркальный преобразователь подавления, бесполезные зеркальные элементы обычно подавляются более чем до 25 дб. ADMV1018 предоставляет квадратичный детектор мощности, который может контролировать уровень мощности, который смеситель вводит в порт. Выход детектора осуществляется через внешнее автоматическое управление усилением (AGC) кольцевое управление RF digital step аттенюатор (DSA).

Преобразователи верхних и нижних частот ADMV1018 используют компактный тепловой расширитель 9 мм на 8 мм сеточный массив (LGA). Эта LGA-упаковка способна охлаждать ADMV1018 сверху, таким образом, достигая наиболее эффективного охлаждения. ADMV1018 работа температурн диапазон 40 ° C по + 95 ° тройк.

функц

Диапазон частот RF: от 24 ГГЦ до 29,5 ГГЦ, интегрировать диапазон частот n257, n258 и n261 в Один размер

Ширина пропускной способности 1,5 ГГЦ

Два литровых переключателя частоты

Комбинированное соединение с одной стороны (если) с дифференцированной базой I/Q или с оптимизированной диапазоной IF (если) преобразуется непосредственно в частоты RF с одной боковой полосой

Два режима переключения частоты

Прямое преобразование от RF до дифференцированной базы ввода /Q

Зеркальное подавление преобразования понижающейся частоты или составной IF с одной стороны

Lolo удвоитель частоты (x2) и четырёхкратный частотный генератор (x4)

Совпаден 50 Ω рф сигна и ло порт

Оптимизированный инкапсулятор может улучшить тепловую производительность

Соответствует спецификации 3GPP

прикладн

• приложение 5G

• точечное микроволновое радио

* радары и электронные боевые системы

* приборные приборы и автоматическое испытательное оборудование

Мы поставляем/перерабатываем ADMV1018BCCZ (admv1018bccz), в случае необходимости звоните на консультацию:
