Описание устройства

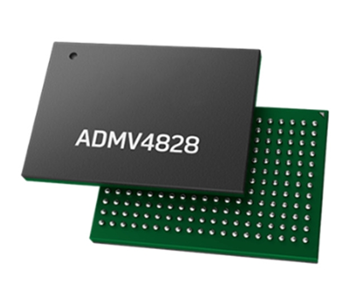

Admv482bbz — компактный компактный кремний (SOI), 24,0 ГГЦ — 29,5 ГГЦ, формирующий волны mmW 5G. Интегральная схема RF (RFIC) высоко интегрирована, содержит 16 отдельных каналов запуска и приема. ADMV4828 поддерживает 8 горизонтальных и 8 вертикальных поляризованных антенн с независимыми RFV и RFH входами/выходами.

ADMV4828 можно программировать с помощью последовательного порта 3 или 4 строк (SPI). Интегральная диссоциативная диссоциация (LDO) стабилизатора может генерировать 1,0 V напряжение для SPI схем, тем самым понизив необходимое количество полей питания.

функц

Диапазон RF: от 24,0 ГГЦ до 29,5 ГГЦ

Экспортная мощность > 12,5 dBm (3% EVM, 400 MHz, 64 QAM 5G NR волны, всего 340 мw на Один канал)

Полная функциональность реализуется при помощи 5G NR, WiFi 5, WiFi 6 и CPE UL

Производительность EVM не уменьшается при частоте канала 5G NR

16 настроенных каналов запуска и приема

Двойная поляризация, восемь горизонтальных и восемь вертикальных каналов

Время переключения скоростного TDD (используйте тростник TRX_x)

Совпаден 50 Ωm, рф на одн сторон ввод и вывод

Индивидуальный трансмиттер-датчик мощности и датчик температуры

Интегральный канал приема перегружен системой обнаружения

Высокое разрешение, 6 бит VM для управления фазой

Высокое разрешение, 6 бит и 5 бит DVGA используются для управления амплитудой

Память используется для 2048 совместных позиций пуска и приема луча

NVM используется для фазовой и усиленной калибровки

Требуется двойное питание: 1,8 V и 1,2 V (стабилизаторы LDO в интегральных чипах обеспечивают 1,0 V)

SPI типа 3 или 4 поддерживает скорость часов SPI до 133 МГЦ (см.

Патрон 304, 10 мм на 8,5 мм CSP_BGA

прикладн

• применение mmW 5G

• широкополосная связь
