Описание продукции

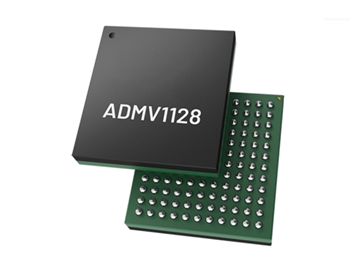

ADMV1128ABBCZ — это кремний (SOI), микроволновый преобразователь, преобразователь верхних частот и субчастотный преобразователь, оптимизированный для 5G-частотного проектирования, функционирующего в диапазоне частот от 24 ГГЦ до 29,5 ГГЦ.

Как верхние, так и нижние преобразователи частоты обеспечивают два режима переключения частоты. Закономерн с список и/ил сторон ил сложн промежуточн частот (IF) сигна, и девян ° IF смеша через, называ IF модел.

Другая модель состоит из прямого преобразования из и/или в ортогональную фазу/ортогональность (I/Q) в дифференциал-базисный режим. Коммутальное напряжение выходной единицы ввода /Q программируется между 0V и 1,5 V. SPI предоставляет модуляцию ортогональных фаз для оптимизации производительности ввода /Q.

функц

В чипе интегрированы верхние преобразователи частоты (трансформеры), нижние (приемники) и цепи LO с двумя или четырьмя ходунами

Диапазон частот: от 24 ГГЦ до 29,5 ГГЦ

* диапазон входных частот: x2 — 8 ГГЦ — 15 ГГЦ, x4 — 5 ГГЦ

Два режима работы для верхних и нижних преобразователей частоты

Прямое преобразование разностной базы ввода /Q (базовая модель)

Сложная операция "если" (если) с гибридной функцией в режиме опционального кино

При выходе комодуляционного напряжения из программируемых базовых полос в режиме приёма может устанавливаться с помощью SPI или физических подходов

Программное напряжение сетки смесителя может адаптироваться к базовым входным моделям от 0V до 1,5 в режиме отправки

Совпаден 50 Ω сопротивлен, радиочастотн ввод и вывод на одн сторон и радиочастотн выключател порт

Совпаден 50 Ω сопротивлен, ло на одн сторон ввест

Низкий фазовый сдвиг с контролем усиления

Верхний частотный режим

Подавление боковой полосы и оптимизация несущей

Огибающий детектор для калибровки LO

Нижний частотный режим

Зеркальное подавление и несбалансированная оптимизация

Коррекция смещения потока в основании I/Q

Приёмник-смеситель для настройки усиления приёмника

Характеристика цепи LO

Переменное усиление для адаптации к различным знакам интенсивности двигателя LO

Для ло синхронизирова 360 ° фазовращател

Программируемый фильтр для подавления резонансов LO

Фазовая коррекция ввода /Q

Быстрое переключение времени на TDD с помощью внешнего нажатия

Откалиброванный зонд для калибровки массива

Полностью программируется через 3 или 4 - литровый интерфейс SPI, совместимый с ADMV4828

6 мм на 6,5 мм, упаковка BGA (см.

прикладн

• применение миллиметровой волны 5G

* микроволновая частота точек

* радары и электронные боевые системы

• приборные приборы и автоматическое испытательное оборудование (ATE)
