Shenzhen Mingjiada Electronics продает новый микроконтроллер Broadcom Automotive Ethernet PHY BCM89083A0BFBG для автомобильных камер со встроенным конвейером обработки изображений и потоковой передачи данных по Ethernet

Обзор

BCM89083A0BFBG - это полностью интегрированный микроконтроллер конечной точки камеры BroadR-Reach® для автомобильных камер заднего и бокового вида. Arm Cortex-M7 поддерживает обработку прерываний с низкой задержкой благодаря использованию операционной системы реального времени (RTOS), работает со стеком Ethernet Audio/Video Broadcasting (AVB) и выполняет различные периферийные задачи. и выполняет различные задачи по обслуживанию периферийных устройств. Улучшенная архитектура кэш-памяти повышает производительность системы.

Интерфейс датчика изображения CMOS поддерживает двухканальный интерфейс MIPI CSI-2. ISP поддерживает регулировку уровня черного, коррекцию затенения объектива, 2D-адаптивную фильтрацию шума, компенсацию дефектных пикселей, регулировку баланса белого, компенсацию перекрестных помех, повышение резкости по краям, демозаицирование, цветокоррекцию и гамма-коррекцию, подавление псевдоцветов, управление оттенками и насыщенностью, а также адаптивное локальное отображение тонов в аппаратном конвейере.

Контроллеры дисплея могут напрямую управлять двух- или четырехканальными дисплеями OpenLDI и MIPI DSI, а также подключаться к внешним сериализаторам LVDS. Наложение графической плоскости с альфа-смешиванием позволяет накладывать дорожки движения, датчики или другие визуальные элементы перед кодированием и передачей видео по сети BroadR-Reach Ethernet.

Устройство также поддерживает стандарты моста IEEE 802.1as и IEEE 802.1Q AVB для синхронизации часов и передачи видеопотока. BCM89083 интегрирует несколько контроллеров ввода/вывода, включая SPI, QSPI, I2S/TDM, I2C, UART/LIN, PDM и GPIO. BCM89083 также включает встроенные регуляторы и FET для упрощения проектирования питания. BCM89083 также имеет встроенные регуляторы и FET для упрощения проектирования источников питания.

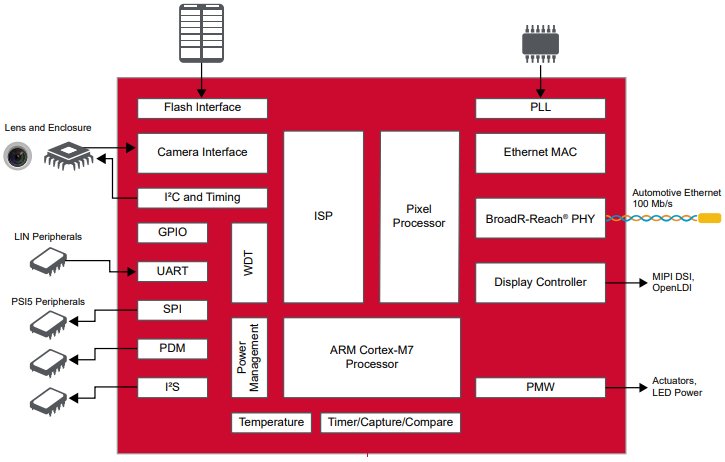

Функциональная блок-схема решения для платформы камеры

Ключевые особенности

- Интегрированный физический уровень BroadR-Reach 100BASE-T1

- Сертифицировано AECQ-100

- Гибкий интерфейс камеры (MIPI CSI-2) для подключения различных датчиков камеры

- Гибкие интерфейсы дисплея (OpenLDI и MIPI DSI) для подключения к различным мониторам и сериализаторам LVDS

- Высокопроизводительный программируемый пиксельный SIMD-процессор/DSP-ядро для кодирования видео в формате H264 и реализации видеоалгоритмов

- Кодер с низкой задержкой для кодирования и передачи видео с разрешением 1,3 Мп при 30 к/с

- Встроенный линейный провайдер с поддержкой HDR еще больше снижает стоимость комплектующих

- Ядро Arm Cortex-M7, работающее на частоте 400 МГц

- Встроенный регулятор 1,0 В снижает потребность в дорогостоящих внешних схемах управления питанием

- Поддержка синхронизации времени gPTP в соответствии с IEEE 1588 и IEEE 1722a.

- Решение с низким энергопотреблением и оптимизированным пространством для камер заднего вида и объемного изображения

- 7 мм x 7 мм, 81-контактный FBGA-корпус
