Mingjiada Electronics Broadcom представляет самый высокопроизводительный и маломощный в отрасли приемопередатчик BCM85821 800GbE PAM-4 PHY, способный управлять четырехканальным 226-Гбит/с PAM-4 на скорости 113 Гбод с поддержкой 400G DR1.2 и 1.6T DR4.2.

BCM85821 использует ведущую на рынке 5-нм технологическую платформу приемопередатчика PAM-4 PHY, проверенную в BCM85812, чтобы обеспечить ускоренную доступность оптических модулей 1,6T OSFP-XD. Передовая технология DSP и эквализации Broadcom компенсирует оптические помехи, сохраняя при этом наименьшую в мире мощность сменных оптических модулей и совместных оптических решений, что позволяет развертывать ASIC коммутации со скоростью 51,2 Тбит/с и более высокой плотностью.

BCM85821 объединяет в себе высоко дифференцированный набор функций, включая ведущие на рынке функции FEC и совместимость клиентских коммутационных ASIC SerDes, обеспечивая непревзойденное конкурентное преимущество на рынке.

В режиме 800 Гбит/с BCM85821 преобразует восемь каналов 106 Гбит/с на стороне клиента в четыре канала 226 Гбит/с для организации оптических каналов PAM-4 нового поколения высокой плотности в форм-факторе OSFP-XD.

Ключевые характеристики

- Одночиповый PHY 4 × 200 Гбит/с PAM-4 обеспечивает передачу 800 Гбит/с по оптике:

- Клиентская сторона: 8 × 106G PAM-4

- Линейная сторона: 4 × 226G PAM-4 (128 120 внутренних кодов с 2-битной прокладкой).

- Поддержка прямого редуктора для обратной совместимости с оптическими модулями 400G:

- Клиентская сторона: 8 × 53G PAM-4

- Линейная сторона: 4 × 106G PAM-4

- Поддержка кросс-бара на стороне клиента для гибкой маршрутизации по различным стандартам

- Поддержка режима ретранслятора 100 Гбит/с

- Поддержка мониторинга FEC в режимах ретранслятора с функцией субдискретизации для снижения мощности

- Поддержка терминирования и генерации FEC

- Поддержка дифференциального линейного выхода

- Поддержка TX FIR с обеих сторон, со стороны линии (10 отводов) и со стороны клиента (7 отводов)

- Интерфейс на стороне клиента совместим с:

- спецификации IEEE 802.3ck C2C (приложение 135F), поддерживающей каналы средней протяженности

- Спецификация IEEE 802.3ck C2M (Приложение 135G), поддерживающая каналы «чип-модуль».

- Спецификация CEI-112G-VSR/MR, поддерживающая каналы малой (VSR) и средней (MR) протяженности

- Стандарт IEEE 802.3cd, соответствующий KP4 и сквозному обходу FEC:

- 800G/400G/200G/100G KP4 FEC

- Поддержка обучения канала на стороне клиента

- Обратная связь со стороны линии и со стороны клиента

- Самая маломощная 5-нм КМОП-конструкция

- Встроенный регулятор AVS

Приложения

- Развертывание оптических модулей 1,6T OSFP-XD и 800G OSFP в гипермасштабных центрах обработки данных

- 400G DR1.2

- 1.6T DR4.2

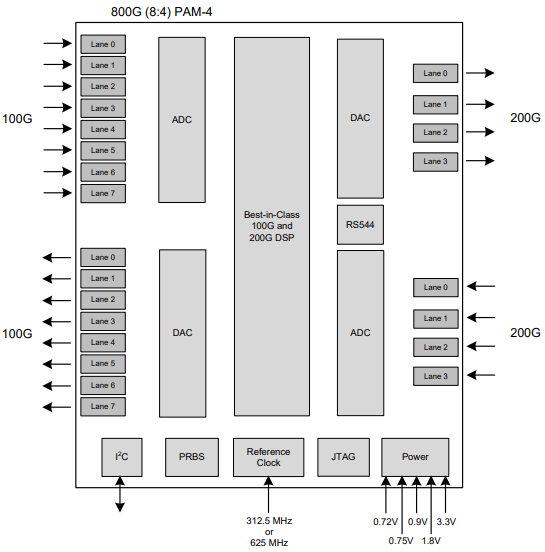

Блок-схема

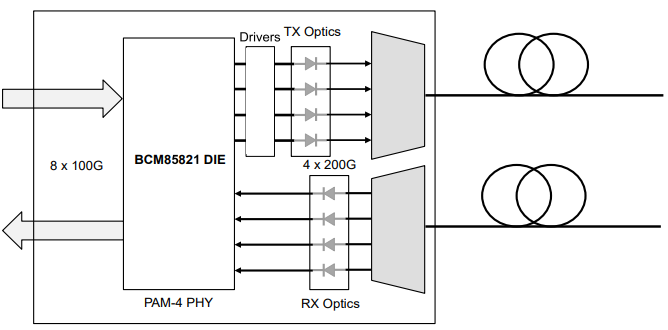

Диаграмма приложения
