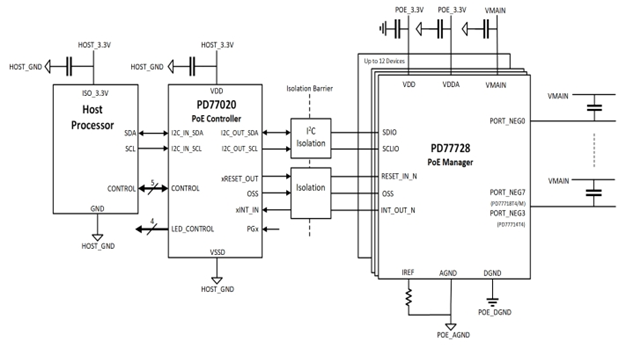

Pd770020 -011000 — контроллер управления энергией, разработанный микрочип (ethernet electric electric), основанный на разработке контроллера SAMD21, который использует 5 мм на 5 мм и 5 мм 32 индекса QFN. Устройство поддерживает многопортовые функции PoE, которые можно использовать совместно с PD77728 для достижения более сложного системного управления.

характеристик

Системы PSE, функционирующие в соответствии с режимом управления PD77020, имеют характеристики следующих систем и уровней портов:

Поддерживается до 16 мобильных источников питания

Управление энергией

Активный порт конфигурации (неработающий порт)

Верхний электрический порт (основанный на результатах тестирования/классификации)

Отключение электроэнергии в порту (по бюджету на энергопотребление)

Класс машин.

Бюджет на питание

Источник питания хорошо направлен на трансформацию осс

Осс-порт в приоритете

Измерение мощности

Связь с центральным компьютером (15 - байтовый протокол)

Системы, устройства и положение портов

Температурный тревога

Считываю температуру чипа

802.1ab

Системы PSE, функционирующие в соответствии с режимом управления PD77728, имеют характеристики следующих систем и уровней портов:

обнаруж

классификац

всплеск

Электричество на порте

Защита в реальном времени (RTP)

хост

Высокая конфигурация (бюджет общего энергопотребления)

Приоритет порта определен

Прочитайте сообщение PoE с PD77020

обзор

Pd770020 -011000 (PoE) контроллер управления энергией обеспечивает функции многопортового PoE, например, отображение порта (матрица порта), приоритет порта, статус порта и управление системами питания. PD77020-011000 устройств могут использоваться в сотрудничестве с pd777728 - го поколения управляющих PoE для Microchip. PD77020-011000 устройств базируются на микрочипе управления SAMD21 и оснащены 5 мм на 5 мм инкапсуляторами QFN.

Детальный параметр

Тип контроллера (PSE)

Номер канала: 48

Внутренний переключатель: ничего

Вспомогательный эффект: нет

Стандарт 802.3bt (PoE)

Напряжение: 3V — 3,6 V

электроснабжение

Температур работ: - 40 ° C - 85 ° C (та)

Тип установки: тип поверхностной наклейки

Упаковка/оболочка: 32-QFN (5x5)

Прикладная сцена

Коммутаторы и маршрутизаторы для предприятий, малых и средних предприятий, сохо и коммерческих рынков

Коммутатор и роутер, ориентированный на корпоративный рынок

Коммутатор малых и средних предприятий и коммерческих рынков сохо

Инжектор PoE

Для дополнительной информации о продукции необходимо посетить сайт минджада www.hkmjd.com для запроса на складе PD77020-011000.
