LM5171PHPR — двухсторонний контроллер 80V, поддерживающий многофазное параллельное функционирование и независимое управление каналами, применяемый к сценариям преобразования высокого напряжения/повышения мощности. Основные характеристики:

Максимальное напряжение для портов высокого давления (HV) и низкого давления (LV) соответственно 85V и 80V

Точность регулирования двухстороннего тока: 1% (типичное значение)

Точность мониторинга тока канала: 1% (типичное значение)

Программируемый или адаптивный временной контроль в мертвой зоне

Программируемые генераторы имеют частоту до 1 МГЦ и могут синхронизироваться с внешними часами

Интерфейс I2C для мониторинга и диагностики

Независимые каналы позволяют контролировать наведение

Управление интегральным током и кольцевым напряжением

Встроенный 3.5V - 1% базового напряжения

Интегральная мощность 5V 10mA смещена

Полумостовая сетка на пике 5а

Программируемые ограничения пикового тока Один за другим

Переохлаждение отключено

Динамическая альтернативная модель диодов и обязательная модель работы PWM

Программируемый мягкий таймер запуска

Поддержка многофазных и независимых каналов

Поддерживайте аварийный замок

обзор

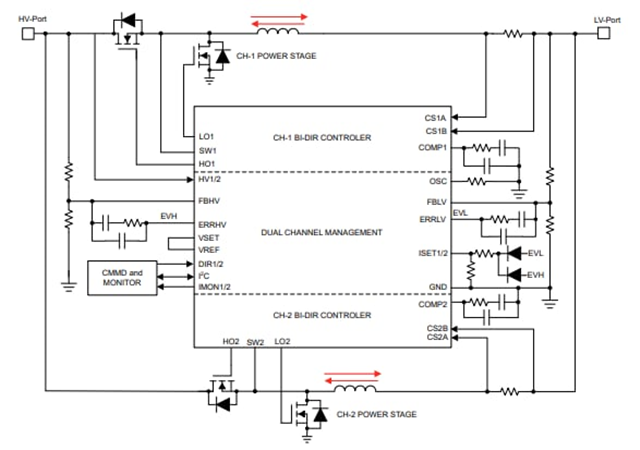

Контроллер LM5171PHPR может обеспечить высоковольтные и точные элементы для двухканального двустороннего конвертера. Соответствующие примеры включают в себя две аккумуляторные системы. LM5171PHPR поддерживает многофазное параллельное функционирование, каждая фаза имеет сбалансированное распределение тока. LM5171PHPR также может поддерживать двухстороннее функционирование независимых каналов, которые могут использоваться в качестве независимых контроллера для многофазного разгрузочного/подъёмного или независимого понижения/повышения давления.

Двухканальный дифференциальный усилитель тока и специальный контроллер тока канала могут достичь типичной точности в 1%. Устойчивый пятиa-полумостовой диск может управлять параллельными мосфетами, таким образом регулируя более высокую мощность на каждом канале. Контроллер может быть динамически запрограммирован таким образом, чтобы работать в режиме моделирования диодов (DEM) или обязательной модели PWM (FPWM). Универсальная защитная функция LM5171PHPR включает в себя последовательные ограничения тока, защиту от перенапряжения в HV и LV портах, а также сохранение перегрева и аварийных замков.

Прикладная сцена

Батарейк тест систем ‌ (фоф) : LM5171PHPR для оценк батарейк производительн с обслуживан. ‌ ‌

Супер-конденсаторн/батарейк резервн источник питан преобразовател ‌ : LM5171PHPR пита аварийн обеспеч стабильн выходн. ‌

Расставля мощн оборудован ‌ : LM5171PHPR распространя на высок давлен мощност ил повыша, как промышлен систем двойн батарейк.

Технический параметр

Продукт: LM5171PHPR

Выходной тип: транзисторный двигатель

Функция: повышение, понижение, повышение/понижение

Выходная конфигурация: положительная

Топология: понижение, повышение, понижение

Выходное число: 2

Выход: 3

Напряжение (Vcc/Vdd) : 3V - 80V

Частота-переключатель: 50kHz - 1MHz

- (наибольший

Синхронизированный выпрямитель: да

Синхронизировано: да

Последовательный интерфейс: I2C

Свойство управления: ограничительный поток, контроль времени на воздушной нагрузке, который делает энергию, частотный контроль, фазовый контроль, спуск, мягкое включение

Температур работ: - 40 ° C - 150 ° C (ти дже)

Тип установки: тип поверхностной наклейки

Инкапсуляция/оболочка: 48-HTQFP (7x7)
