Mingjiada Новые и оригинальные версии [TI] Физический уровень Ethernet DP83869HMRGZR Трансивер Gigabit Ethernet PHY с медным и оптоволоконным интерфейсами, поддерживаемый диапазон рабочих температур

Описание устройства DP83869HMRGZR

Устройство DP83869HM представляет собой надежный полнофункциональный гигабитный трансивер физического уровня (PHY) со встроенным PMD-подуровнем, поддерживающий протоколы Ethernet 10BASE-Te, 100BASE-TX и 1000BASE-T. DP83869 также поддерживает оптоволоконные протоколы 1000BASE-X и 100BASE-FX. DP83869HM оптимизирован для защиты от электростатического разряда. DP83869HM оптимизирован для обеспечения защиты от электростатического разряда, превышающей стандарт 8 кВ IEC 61000-4-2 (прямой контакт). Устройство подключается к MAC-уровню через упрощенные интерфейсы GMII (RGMII) и SGMII. В режиме 100M устройство позволяет разработчикам использовать MII для обеспечения низкой задержки, а программируемый встроенный оконечный импеданс на RGMII/MII помогает уменьшить системное задание.

DP83869HM поддерживает преобразование среды в неуправляемом режиме. В этом режиме DP83869HM может выполнять преобразования 1000BASE-X в 1000BASE-T и 100BASE-FX в 100BASE-TX.

DP83869HM также поддерживает мостовые преобразования из RGMII в SGMII и из SGMII в RGMII. DP83869HM совместим с TSN для обеспечения низкой задержки.

DP83869HM также может генерировать сигналы синхронного обнаружения кадров IEEE 1588 для MAC. Это уменьшает дрожание при синхронизации времени и помогает системе справиться с асимметричными задержками при передаче и приеме пакетов.

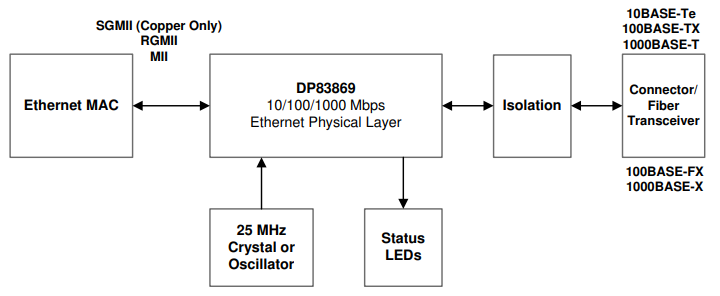

Блок-схема стандартной системы Ethernet показана на первой странице. Разработчики также могут использовать DP83869 в режиме медиаконвертера, в приложениях моста RGMII-SGMII и моста SGMII-RGMII.

Области применения

- Автоматизация промышленных предприятий

- Инфраструктура электросетей

- Управление двигателями и перемещениями

- Испытания и измерения
