TPS26750SRSMR — поддержива 240W раздвинут рамк мощност USB Type-с ® и USB энерг (полиц) 3.1 контроллер, имеет молодеж (тех основн параметр:

Приложение: USB, контроллер Type-C

Электроснабжение: 3mA

Напряжение: 0V - 22V, 4V - 22V, 4,9 V - 5,5 V, 3V - 3,6 V

Температур работ: - 40 ° C - 125 ° C (ти дже)

Тип установки: тип поверхностной наклейки

Инкапсуляция/оболочка: 32-VQFN (4x4)

описыва

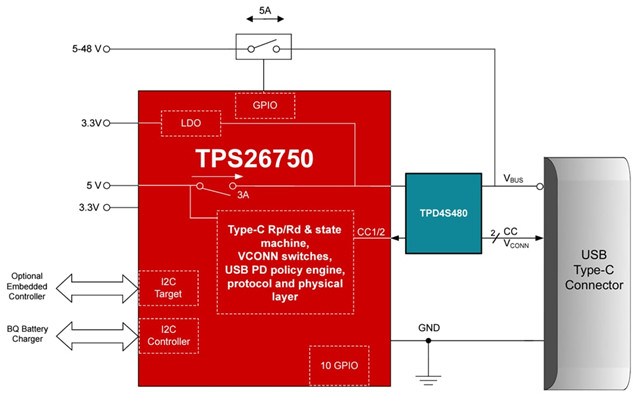

TPS26750SRSMR — высокоинтегрированный независимый контроллер USB Type-C и DPD, оптимизированный для использования энергии, поддерживаемой полицией USB-C. TPS26750SRSMR интегрирует полностью управляемые маршруты питания с мощными защитными функциями, которые могут обеспечить полное разрешение полиции USB-C. TPS26750SRSMR также интегрировал функции управления внешними зарядными устройствами IC, которые могут повысить легкость использования и сократить время выпуска продукции. Интуитивный GUI, основанный на сети, использует четкие шаблоны и простые многоцелевые вопросы, чтобы понять требования пользователей через несколько простых вопросов. Наконец, GUI создаст отображения конфигураций для приложений пользователей, тем самым значительно сократив сложность конкурирующих решений полиции USB.

Ключевой характеристика

Устройство было сертифицировано PD3.1 по USB-IF

Для оформления новой версии USB PD требуется PD3.1 кремния

TPS26750 TID номер: 11450

Оптимизация используется в приложении питания полиции USB Type-C

Интегрированное управление I2C для зарядки батареи TI

Например: в разработке

GUI и предварительная прошивка основаны на веб-сайте

Справочники и информация о различных вариантах отбора: www.ti.com.com/usbc и E2E

Расширение диапазона мощности (EPR)

Поддерживайте подачу энергии

EPR 28 V, 36 V, 48 V и AVS

Программное питание (PPS)

Поддержка PPS как источника питания и источника питания

Автономный PPS-источник питания контролирует зарядку от батарейки TI

Программируемый интерфейс для PPS, используемый в электронных портах

Проверка жидкости

Измеряется непосредственно на соединителе Type-C

Интегральная обработка ошибок и защита

Интегрированные полностью управляемые пути питания и защита

Интегральн 5, 3а и 36m Ω выключател

Интегральная защита от уплотнения и перенапряжения, а также ограничение тока, защита от тока прилива, используемого в 5V и 3A источниках питания

Подставка CC, устойчивая к напряжению 26V, может обеспечить сильную защиту, если соединение не совместимо с устройством

Контроллер передачи энергии USB Type-C (PD)

Десять настроек GPIO

BC1.2 заряжается

Выход 3.3V LDO поддерживает разрядку батареи

Питаются от 3,3 V или VBUS

Один боковой порт для I2C за раз

Второй порт I2C

Прикладная сцена

Контроллер TPS26750SRSMR Type-C широко применялся в следующих сценах:

Электроинструменты, мобильная энергия, розничная автоматизация и оплата

Радиодинамики, наушники

Другие персональные электронные продукты и промышленные приложения
