TPS92402MRRVR (tps92402mrrvr) — оптический контроллер с высокой точностью, управляемый с помощью интерфейса SPI с помощью высокочастотного модулятора света (2.5A).

Тип: линейность

Топология: постоянный ток

Внутренний переключатель: ничего

Выходное число: 1

Напряжение — минимальное (4,5 V)

Напряжение (максимальная мощность) : 65V

Напряжение на выходе

Ток-выход/канал: 2,5 A

Частота: 32мгц

Свет: ПВМ

Применение: универсальный

Температур работ: - 55 ° C - 125 ° C

Тип установки: тип поверхностной наклейки

Упаковка/оболочка: 36-VQFN (5x6)

подробн

Устройство контроллера tps92402mrr может обеспечить пиксельный световой контроль до 2,5 а в широком входном диапазоне от 4,5 до 65V, что позволит обеспечить независимое осветительное решение для 8 каналов. TPS92402MRRVR включает в себя ряд (8 последовательных последовательных) интегральных шунтирующих FET, каждый из которых может обеспечить свет PWM для отдельных светодиодов. При помощи FET каскада устройство может поддерживать стабилизатор постоянного тока, применяемый к светодиодам, соединенным через общий анод или через общий катод.

TPS92402MRRVR обладает внутренним осциллятором, который может генерировать сигналы системных часов, таким образом поддерживая интегрированные генераторы PWM до 16 бит и программируемые PWM частоты до 60 кц. Последовательный внешний интерфейс (SPI) может осуществлять быструю передачу данных и поддерживать соединение между хризантинами и звездами. SPI и оптимизированное расположение штыря поддерживают несколько устройств для того, чтобы сложить конфигурации вместе, таким образом реализуя однослойный PCB.

TPS92402MRRVR содержит регистр, который может быть использован для программирования PWM ширины, дефлектора, бокового смещения и открытого напряжения в отдельных световых линиях ламп, а также для сообщений об открытых линиях светодиоды, коротком замыкании, шунтировании и тепловом предупреждении. Внутренние зарядные насосы интегрируют функции, которые повышают производительность EMI. TPS92402MRRVR также предоставляет PWM-контроль для стабилизаторов постоянного тока, а также возможность получения электроэнергии в провинциях мультиканальных каналов, что значительно повышает эффективность настроения света, особенно в условиях низкой яркости.

Основная характеристика

Широкая входная область: от 4,5 до 65 V

Светодиодная анодная или катодная связь

8 интегрированных PWM шунт FET

Максимальный постоянный ток FET: 2,5 A

Осциллятор 32мгц, используемый в генераторах PWM

Программируемая 16 бит >20kHz PWM для настройки света

Интерфейс SPI и адаптивная конфигурация

Часы SPI, используемые для передачи данных до 5 МГЦ

Связь звезды с цепочкой хризантелия

Один прибор используется для 8 светодиодных ламп или 2 светодиодных ламп

До 32 светодиодных ламп можно сложить до 4 приборов

Увеличь мощность EMI

Программируемый PWM-размах

Программируемые движения вдоль края PWM

Внутренний насос заряда с увеличенной частотой

Полная защитная характеристика

Светодиод открыт для обнаружения и защиты

Проверка на короткое замыкание светодиодов

Проверка шунта

Программируемое светодиодное напряжение

Тепловое предупреждение.

Выберите режим экономии энергии

Для управления выходами PWM на светодиодных дисках

Режим низкого энергопотребления

VQFN-36 инкапсулирована

Классическое применение

* сцена и освещение фотографии

Хирургическое освещение

* светодиодный массив аппаратного зрения и IP-камеры

* холодное/тёплое освещение WLED

• 3D печать

• промышленный транспорт

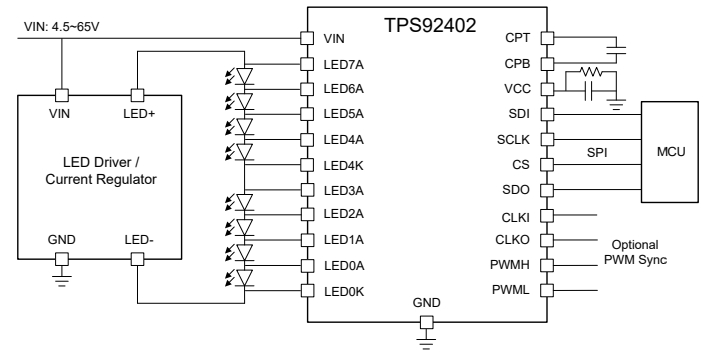

Прикладная карта TPS92402MRRVR
