PCM3140QRGERQ1 — высокопроизводительный преобразователь звуковой модуляции (ADC), производимый компанией Texas Instruments, поддерживает синхронизированный анализ многоканальных каналов, применяемый к модуляции импульсной плотности микрофона (PDM).

Характеристика продукции

Многоканальная высокоэффективная адс:

4 - канальный аналоговый микрофон или ввод линии

8 - канальный цифровой PDM-микрофон или аналоговый и цифровой микрофон

Разностные входные характеристики между каналами ADC и микрофонами:

Динамический диапазон (DR) : 106dB

-98 dB THD+N

Система суммирования канала ADC, производительность DR:

109 dB, 2 прохода к суммированию

112dB4 вместе взятые

ADC входное напряжение:

Дифференциал, ввод 2VRMS с полной дальностью

Вход с одной стороны, 1VRMS с полной дальностью

Частота выборки ADC (fS) = 8kHz — диапазон частот 768kz

Программируемые настройки канала:

Расширение доступа от 0dB до 42dB, шаг 1dB

- цифровое регулирование громкости от 100dB до 27dB

Усиленная калибровка, разрешение 0,1 dB

Фазовая калибровка, разрешение 163ns

Программируемый микрофон смещен или генерируется напряжением питания

Фильтр для обработки сигналов с низкой задержкой

Программируемый HPF и двухканальный цифровой фильтр

Автоматический контроллер усиления (AGC)

Управление I2C или SPI

Интегрированное высокопроизводительное аудио PLL

Автоматические часы настраивают конфигурацию

Аудиопоследовательный интерфейс данных:

Формат: TDM, I2S или левая выравнивание (LJ)

Длина слова: 16 бит, 20 бит, 24 бит или 32 бит

Контроллер или интерфейс цели

3.3V или 1,8 V с одним источником питания

3.3 V или 1,8 V-ввода/вывода энергии работают

Потребление энергии в 1,8 V VDD:

Коэффициент отбора проб в 16kHz составляет 8,5 мw/канал

При 48kHz проба составляла 9,2 мw/канал

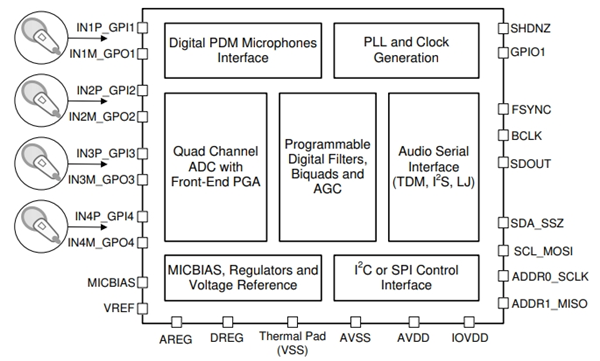

Блок-схема PCM3140QRGERQ1

описыва

PCM3140QRGERQ1 ауд ADC четыр кана 768kHz бёрр-браун ™ ауд ADC, имеет 106dB отношен сигна (дба). Эти audio ADC поддерживают входные линии и микрофоны, которые позволяют однополюсным и дифференцированным входным конфигурациями. PCM3140QRGERQ1 ADC также поддерживает одновременное отобрание до 4 аналоговых или 8 цифровых каналов для частотной модуляции импульсов (PDM).

Эти аудио-адс с высокопроизводительными функциями могут работать от 3,3 V или 1,8 V с одним источником питания. Это делает устройство идеальным выбором для ограниченной аудиосистемы в приложении для записи микрофонов на дальнем поле. Оборудование PCM3140QRGERQ1 соответствует требованиям для автомобильного приложения.

PCM3140QRGERQ1 ADC интегрирован в программируемый канал усиления, цифрового управления громкостью, поляризованное напряжение для микрофона, кольцо блокировки фаз (PLL), программируемый многоканальный фильтр, двойной четырехканальный фильтр и режим с низкой задержкой. Эт ауд ADC работа температурн диапазон - 40 ° C до 125 ° C, 24 штыр VQFN инкапсуляц. PCM3140QRGERQ1 ADC является идеальным выбором для системы микрофона, цифрового ассистента с голосовым управлением, системы телефонных конференций и систем безопасности и мониторинга.

Прикладная сцена

Система микрофонов

Голосовая активация цифрового ассистента

Конференц-телефонная система

Системы безопасности и наблюдения
