PCM6140QRGERQ1 был запущ (Texas Instruments) машин класс четыр проход, 768kHz бёрр-браун ™ ауд модул преобразовател (ADC), облада 122dB отношен сигна (дба). Сво работа температурн диапазон - 40 ° C до 125 ° C, не через AEC-Q100 сертификац. Вот основные характеристики:

Многоканальная высокоэффективная адс:

4 - канальный аналоговый микрофон или ввод линии

8 - канальный цифровой PDM-микрофон или аналоговый и цифровой микрофон

Производительность раздельного ввода между линией ADC и микрофоном:

Динамический диапазон (DR) :

Поддержка 123dB динамических усилителей (дре)

113dBDRE отключен

- 98dB THD + N

Система суммирования канала ADC, производительность DR:

116 dB, DRE отключен, 2 канал суммирования

119dB, DRE отключен, 4 канала суммирования

ADC входное напряжение:

Дифференциал, ввод 2VRMS с полной дальностью

Вход с одной стороны, 1VRMS с полной дальностью

Коэффициент выборки ADC (fS) = 8kHz — 768kz

Программируемые настройки канала:

Расширение канала: 0 dB — 42 dB, шаг 1 dB

Цифровое регулирование громкости: -100dB - 27dB

Усиленная калибровка, разрешение 0,1 dB

Фазовая калибровка, разрешение 163ns

Программируемый микрофон смещен или генерируется напряжением питания

Фильтр для обработки сигналов с низкой задержкой

Программируемый высокочастотный фильтр (HPF) и двойной четырехэлементный цифровой фильтр

Автоматический контроллер усиления (AGC)

Управление I2C или SPI

Интегрированное высокопроизводительное аудио PLL

Автоматические часы настраивают конфигурацию

Аудиопоследовательный интерфейс данных:

Формат: TDM, I2S или левая выравнивание (LJ)

Длина слова: 16 бит, 20 бит, 24 бит или 32 бит

Контроллер или интерфейс цели

3.3V или 1,8 V с одним источником питания

3.3V или 1,8 V-ввода/вывода энергии работают

Расход энергии при источниках питания 1,8 V вд:

8.5mW/channel 16kHz

При 48kHz проба составляла 9,2 мw/канал

обзор

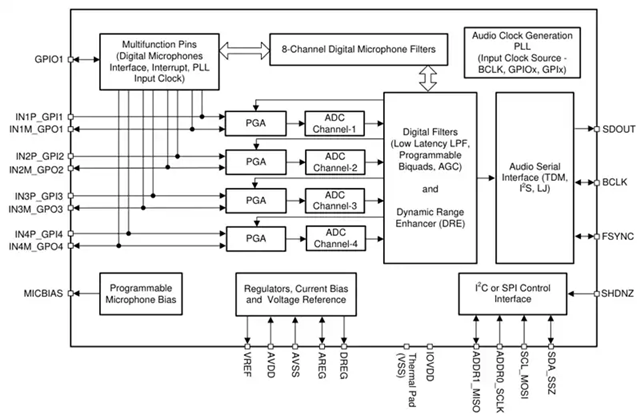

Принят PCM6140QRGERQ1 ауд ADC бёрр-браун многоканальн высокоэффективн ADC ™ технолог. ADC имеет коэффициент отбора образцов от 8kHz до 768kHz и отношение шума к 122dB (SNR). PCM6140QRGERQ1 поддерживает ввод линии и микрофона, что позволяет одностороннему и дифференциальному входному конфигурации. Эти адс интегрированы в режим усиления канала программирования, цифрового управления громкостью, смещения напряжения в микрофонах, блокирующего кольца фаз (PLL), программируемого многоканального фильтра, двухканального фильтра и фильтра с низкой задержкой. Устройство PCM6140QRGERQ1 было сертифицировано по AEC.

PCM6140QRGERQ1 audio ADC интегрирован в высокопроизводительную функцию, которая может поддерживаться от 3,3 V до 1,8 V. Это делает устройство идеально подходящим для аудиосистемы в приложении для записи удаленных микрофонов в ограниченном пространстве. PCM6140QRGERQ1 ауд ADC работа температурн диапазон - 40 ° C до 125 ° C, 24 штыр VQFN инкапсуляц. PCM6140QRGERQ1 audio ADC используется в системах микрофона, цифровых помощниках с голосовым управлением, системах телефонной конференции и системах безопасности и наблюдения.

Целевое применение PCM6140QRGERQ1:

Система микрофонов

Голосовая активация цифрового ассистента

Конференц-телефонная система

Системы безопасности и наблюдения

Параметр производительности

Продукция: PCM6140QRGERQ1

Тип: аудио

Номер канала: 4

Разрешение (бит) : 16 b, 20 b, 24 b, 32 b

Коэффициент отбора (в секунду) : 768k

Интерфейс данных: I2C, I2S, TDM

Источник питания: Один источник питания

Напряжение: 1,7 V — 1,9 V, 3V — 3,6 V, 1,65 V — 1,95 V, 3V — 3,6 V

Температур работ: - 40 ° C - 125 ° C

Тип установки: тип поверхностной наклейки

Уровень: автомобильный уровень

Квалификация: AEC-Q100

Инкапсуляция/оболочка: 24-VQFN
