854s71212akilf — буфер часов, введенный компанией Renesas, в основном для сцены, где требуется распределение сигнала часов или буфер. Вот основные параметры:

Тип: раздать буфер (распределение)

Электрическое число: 1

Соотношение: ввод: вывод: 1:2

Дифференциал-ввод: вывод: да/да

Ввод: CML, LVDS, LVPECL

Выход: ВДС

Максимальная частота: 3 ГГЦ

Напряжение — электроснабжение: 3,135 V — 3,465 V

Температур работ: - 40 ° C - 85 ° C

Тип установки: тип поверхностной наклейки

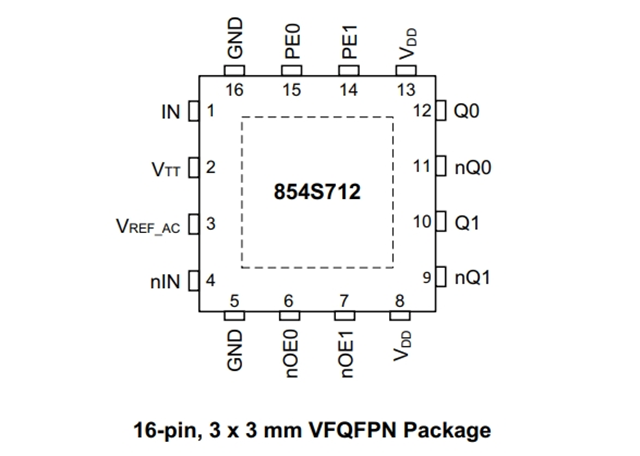

Инкапсуляция/оболочка: 16-VFQFN

представ

854s71212akilf — это дифференциал, который разводит буфер и путевой двигатель на высокой скорости 1:2 1:2. Поддержка вывода предварительно увеличена, с тем чтобы управлять спинной пластиной и длинной линией передачи, одновременно снижая влияние помех между символами. Преувеличение может быть настроено для оптимизации на низкий уровень погрешности или низкий расход энергии. Предварительно увеличенный диверсивный сдвиг используется для увеличения амплитуды выходного напряжения.

854S712AKILF оптимизирована для скорости передачи данных до 4,5 Gbps (NRZ), неопределенности в приложении данных и низких дополнительных колебаний в приложении часов. Выход 854s71212akilf соответствует стандарту LVDS, в то время как дифференцированные входные данные совместимы с различными уровней сигнала, такими как LVDS, LVPECL и CML. Выход частичного напряжения для внутренних входных соединений, для связи между переменными и для небольших герметичных блоков (VFQFN) поддерживает конструкцию электрических плат, которые экономит пространство. 854S712AKILF 3,3 ви питан электричеств, поддержива - 40 ° C до 85 ° C индустриальн температурн диапазон.

Характеристики продукции 854s71212f

1:2 дифференцированные данные/часы отводят буфер и путевой двигатель

4.5 Gbps скорость данных (NRZ) (максимум)

Дифференциальный выход LVDS

Дифференциальный ввод поддерживает уровни LVDS, LVPECL и CML

Настроенный вывод предварительно усиливается

Выход с низким уклоном: 10ps (максимальная)

Колебание низкой достоверности данных: 4ps (максимальная)

Уровень интерфейса LVCMOS, который контролирует вход

Асинхронный выход вышел из строя в состояние повышенного сопротивления

Внутренний вход: 100? дифференциал

Добавочная фазовая встряска, RMS: 0.08ps (типичное значение)

Полное напряжение 3.3V

- 40 ° C до 85 ° C окружа сред рабоч температур

В несвинцовой упаковке (RoHS 6)

Прикладная сцена

854s71212akilf применяется к сценариям, в которых требуется распределение сигнала часов или буфер, например:

Высокоскоростная цифровая схема

Управление часами устройства связи

Сист индустриальн контрол час синхронизирова ‌

Прибор был сертифицирован стандартами jd -30 и jed -609, что соответствует требованиям электронного сектора для целостности сигнала часов.

Информация о поставках

В случае необходимости приобретения буфера часов 854s71212akilf, вы можете связаться с электроникой минджада (www.hkmjd.com).
